Bloque C - C1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Suplente 1 A 2025

BLOQUE C. Elegir entre C1 y C2.

C1: PERSPECTIVA CÓNICA

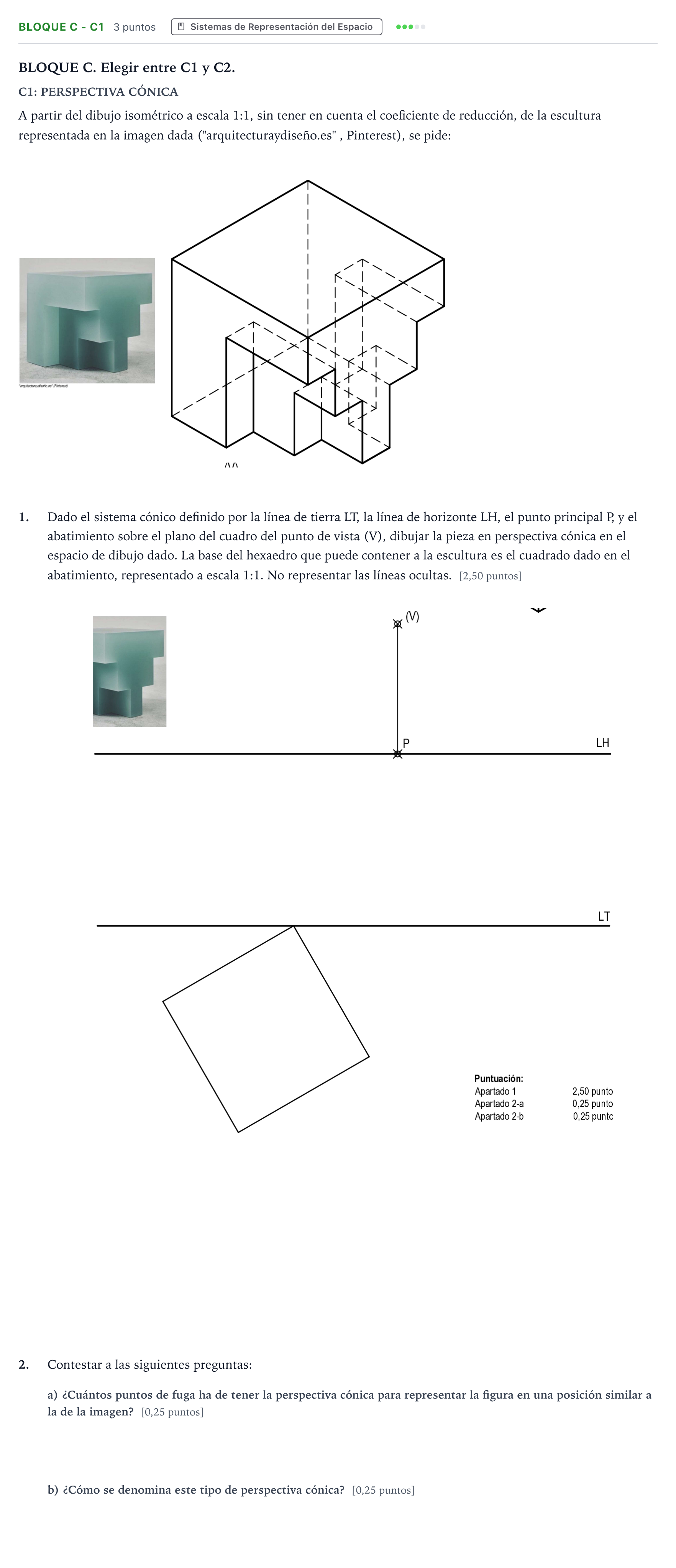

A partir del dibujo isométrico a escala 1:1, sin tener en cuenta el coeficiente de reducción, de la escultura representada en la imagen dada ("arquitecturaydiseño.es", Pinterest), se pide:

1.

Dado el sistema cónico definido por la línea de tierra LT, la línea de horizonte LH, el punto principal P, y el abatimiento sobre el plano del cuadro del punto de vista (V), dibujar la pieza en perspectiva cónica en el espacio de dibujo dado. La base del hexaedro que puede contener a la escultura es el cuadrado dado en el abatimiento, representado a escala 1:1. No representar las líneas ocultas. [2,50 puntos]

2.

Contestar a las siguientes preguntas:
