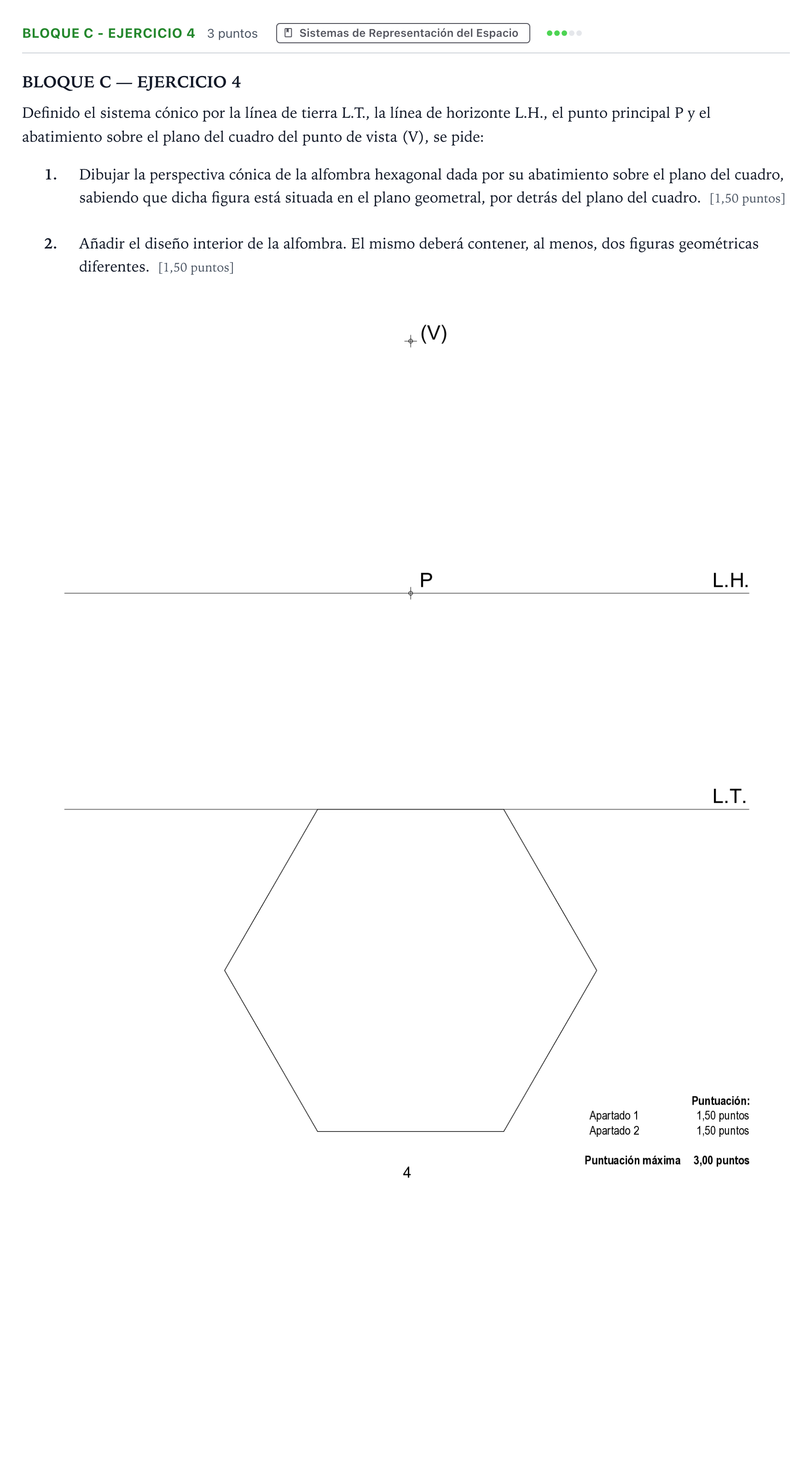

Bloque C - Ejercicio 4 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Suplente 1 2026

1. Dibujar la perspectiva cónica de la alfombra hexagonal dada por su abatimiento sobre el plano del cuadro... 2. Añadir el diseño interior de la alfombra.

Solución: 1. Perspectiva cónica del hexágono: - Determinación de los puntos de distancia $D$ y $D'$ sobre la L.H. tomando con el compás la distancia $P-(V)$ a ambos lados de $P$. - Dos de los vértices del hexágono se encuentran en la propia línea de tierra L.T.; sus perspectivas coinciden con su posición en L.T. (son puntos dobles). - Para desabatir los cuatro vértices restantes del hexágono: - Se trazan rectas perpendiculares a la L.T. (rectas de punta), cuyas perspectivas furan a $P$. - Para medir la profundidad de cada vértice, se trazan rectas a $45^\circ$ desde los puntos abatidos hasta la L.T. y se fugan al punto métrico correspondiente ($D$ o $D'$). - La intersección de los rayos que fugan a $P$ con los rayos que fugan a los puntos métricos determina la perspectiva cónica de cada vértice en el plano geometral. - Se unen ordenadamente los seis vértices obtenidos para delimitar el contorno de la alfombra hexagonal. 2. Diseño interior: - Sobre el hexágono en perspectiva, se dibuja una composición interior que contenga al menos dos figuras geométricas distintas (por ejemplo, triángulos uniendo vértices alternos para formar una estrella de David o hexagrama, un hexágono concéntrico a escala menor, o subdivisiones en rombos/trapecios). - Todo el trazado interior debe estar correctamente proyectado en perspectiva cónica respetando las líneas de fuga a $P$ y a los focos correspondientes.
