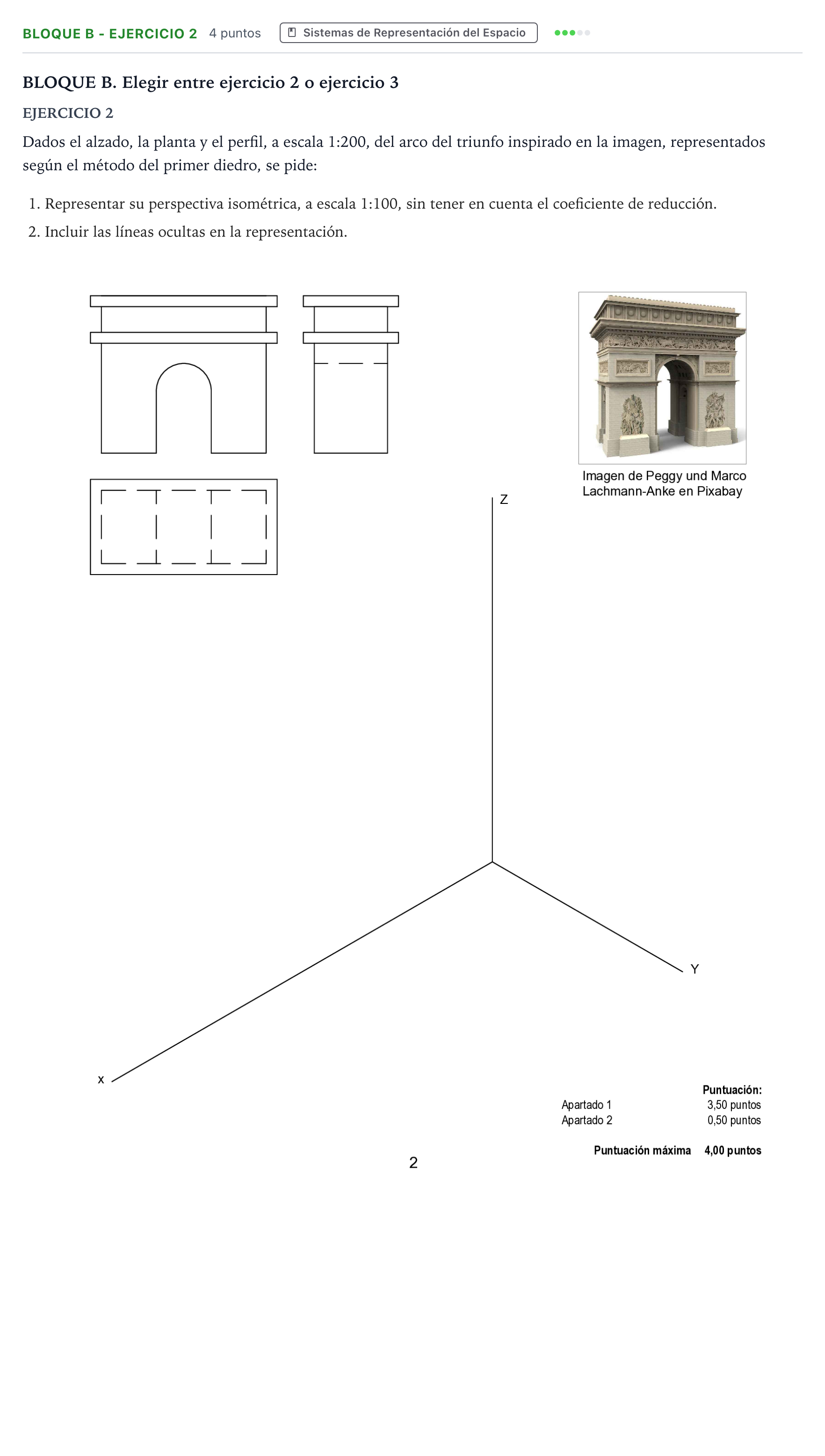

Bloque B - Ejercicio 2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Titular 2026

1. Representar su perspectiva isométrica, a escala 1:100, sin tener en cuenta el coeficiente de reducción. 2. Incluir las líneas ocultas en la representación.

Solución: Perspectiva isométrica del arco del triunfo a escala 1:100: - Orientación: Alzado situado paralelo al plano $XZ$ (longitud en eje $X$, alturas en eje $Z$), perfil en el plano $YZ$ (profundidad en eje $Y$). - Escala: Las dimensiones medidas sobre las vistas diédricas (a escala 1:200) se multiplican por 2 para dibujarlas a escala 1:100 sobre los ejes $X$, $Y$ y $Z$, sin aplicar reducción isométrica. - Cuerpo y molduras: Prisma base de los dos machones o pilares, vano central con arco de medio punto superior trazado como semióvalo isométrico afín en la cara frontal y posterior, y moldura superior escalonada con dos cornisas voladas rectangulares. - Bóveda: Superficie cilíndrica de cañón horizontal que conecta el arco frontal con el posterior a lo largo del eje $Y$. - Líneas ocultas: Representación en línea discontinua de las aristas posteriores de la base, el arco y jambas traseras del vano interior, y las generatrices ocultas de la bóveda de cañón.
