Bloque C - Ejercicio C2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Suplente 1 B 2025

Tema: Sistemas de Representación del Espacio · Del examen Ordinaria Suplente 1 B (2025)

Enunciado

BLOQUE C. Elegir entre C1 y C2.

C2: PERSPECTIVA CÓNICA.

Tomando como modelo la escalera infantil que aparece en la imagen, se pide dibujar su perspectiva cónica en el sistema definido por la línea de tierra LT, la línea de horizonte LH, el punto principal P y el abatimiento sobre el plano del cuadro del punto de vista (V). Notas:

Representar sólo la escalera, sin pasamanos ni ninguno de los soportes que aparecen, tanto del pasamanos como de la propia escalera.

Se deben respetar las dimensiones indicadas en la figura, dadas en cm.

La escalera está situada en el plano geometral en la posición indicada por el abatimiento de la figura que ocupa en planta, representada a escala 1:20.

No dibujar líneas ocultas.

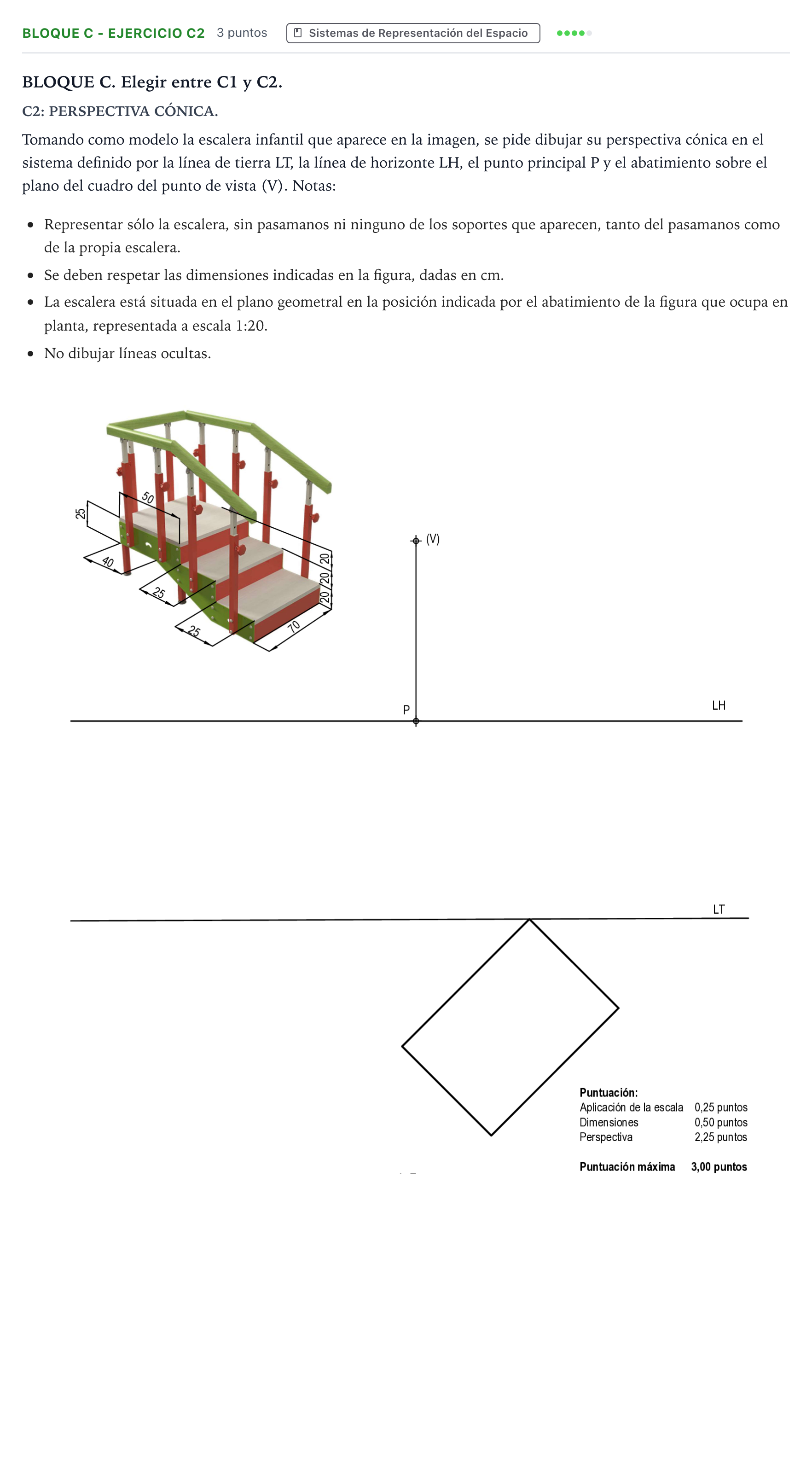

Enunciado: Bloque C - Ejercicio C2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Suplente 1 B 2025

Solución

Según los criterios oficiales de corrección

Tomando como modelo la escalera infantil que aparece en la imagen, se pide dibujar su perspectiva cónica en el sistema definido por la línea de tierra LT, la línea de horizonte LH, el punto principal P y el abatimiento sobre el plano del cuadro del punto de vista (V).

Solución: Perspectiva cónica correcta de los 3 peldaños de la escalera (cada huella de 25 cm=1,25 cm25\text{ cm} = 1{,}25\text{ cm} en el dibujo a escala 1:20, y contrahuellas de 20 cm=1 cm20\text{ cm} = 1\text{ cm} cada una; anchura 70 cm=3,5 cm70\text{ cm} = 3{,}5\text{ cm} y laterales de 25 cm=1,25 cm25\text{ cm} = 1{,}25\text{ cm} de altura inicial con pendiente continua): 1. Determinación de los focos de fuga F1F_1 y F2F_2 en la línea de horizonte mediante paralelas desde (V)(V) a las dos direcciones de los lados de la planta rectangular abatida. 2. Obtención de los puntos métricos correspondientes para trasladar las medidas de la planta o prolongación de aristas hasta la línea de tierra LT para medir en verdadera magnitud. 3. Levantamiento de alturas en verdadera magnitud sobre la traza de las caras con el plano del cuadro (línea de tierra LT) y fuga hacia los puntos de fuga correspondientes. 4. Trazado de las huellas horizontales y tabicas verticales de los tres peldaños sin dibujar aristas ocultas.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
