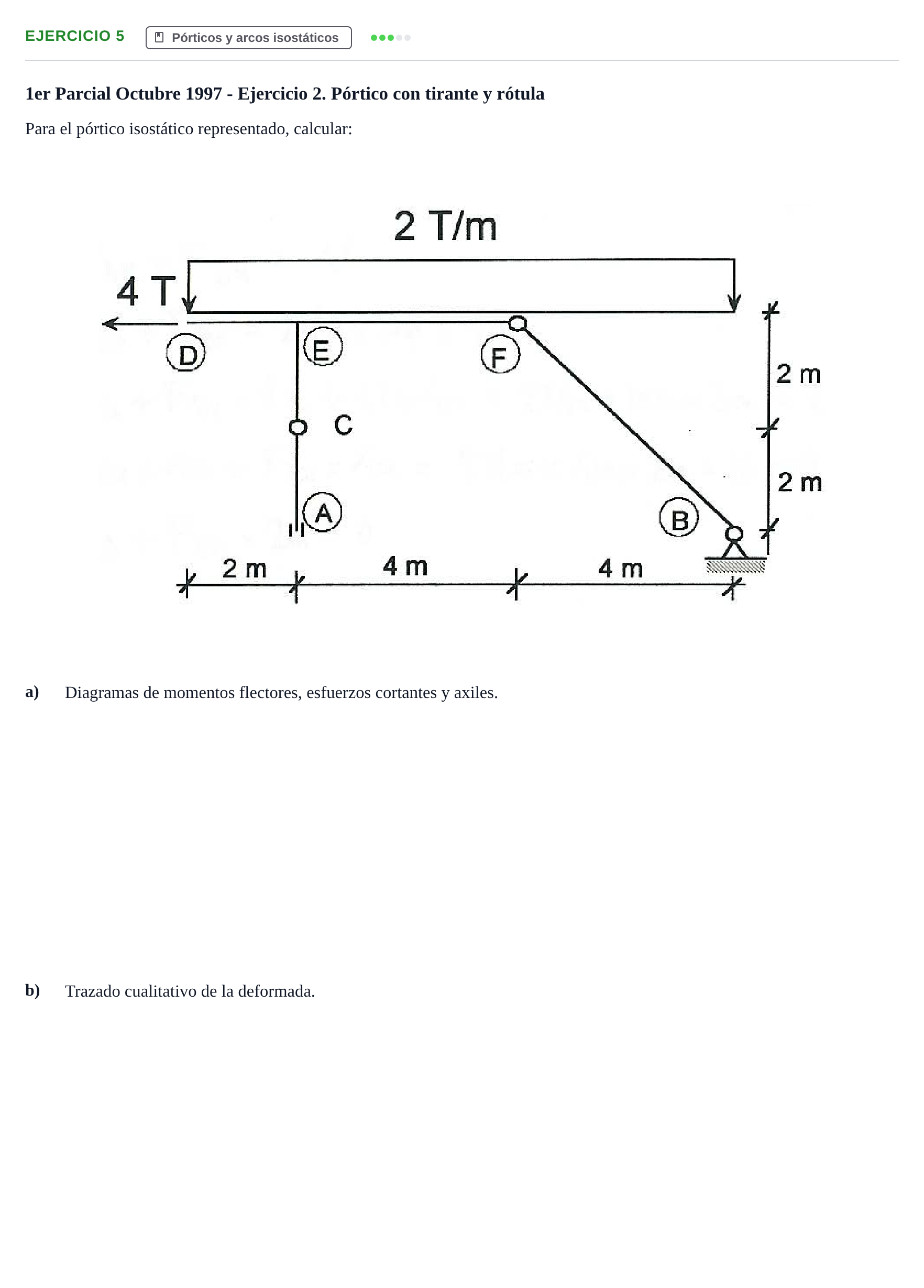

Problema 5 · Estructuras I UPC 2008

a. Diagramas de momentos flectores, esfuerzos cortantes y axiles. b. Trazado cualitativo de la deformada.

Solución: a. Diagramas de momentos flectores, esfuerzos cortantes y axiles: - La barra $BF$ trabaja como biela articulada en ambos extremos (esfuerzo axil puro). - El equilibrio en la rótula $F$ y el nudo $C$ permite descomponer la carga repartida de $2\text{ T/m}$ y la carga puntual de $4\text{ T}$. - Se construyen los diagramas con ley parabólica de momentos flectores en el dintel horizontal. b. Trazado cualitativo de la deformada: - La deformada evidencia el descenso del voladizo izquierdo y el alargamiento/acortamiento de la biela diagonal $BF$.
