Problema 2 · Estructuras I UPC 2008

Tema: Estructuras isostáticas: reacciones y diagramas de esfuerzos · Del examen Recopilación de Exámenes Resueltos de Estructuras I (2008)

Enunciado

2. 2ª Evaluación Noviembre 1999. Pórtico con apoyo y empotramiento deslizante

Para el pórtico plano de sección y material constantes (E=2⋅106 T/m2E = 2\cdot 10^6\text{ T/m}^2, I=0,0032 m4I = 0{,}0032\text{ m}^4, EI=6400 t⋅m2EI = 6400\text{ t}\cdot\text{m}^2), determinar:

a)

Reacciones de apoyo.

b)

Diagramas de esfuerzos internos (flector, cortante y axil).

c)

Croquis de la deformada.

d)

Desplazamientos ortogonales y rotaciones en todos los nudos (diferenciando ambos lados de la articulación).

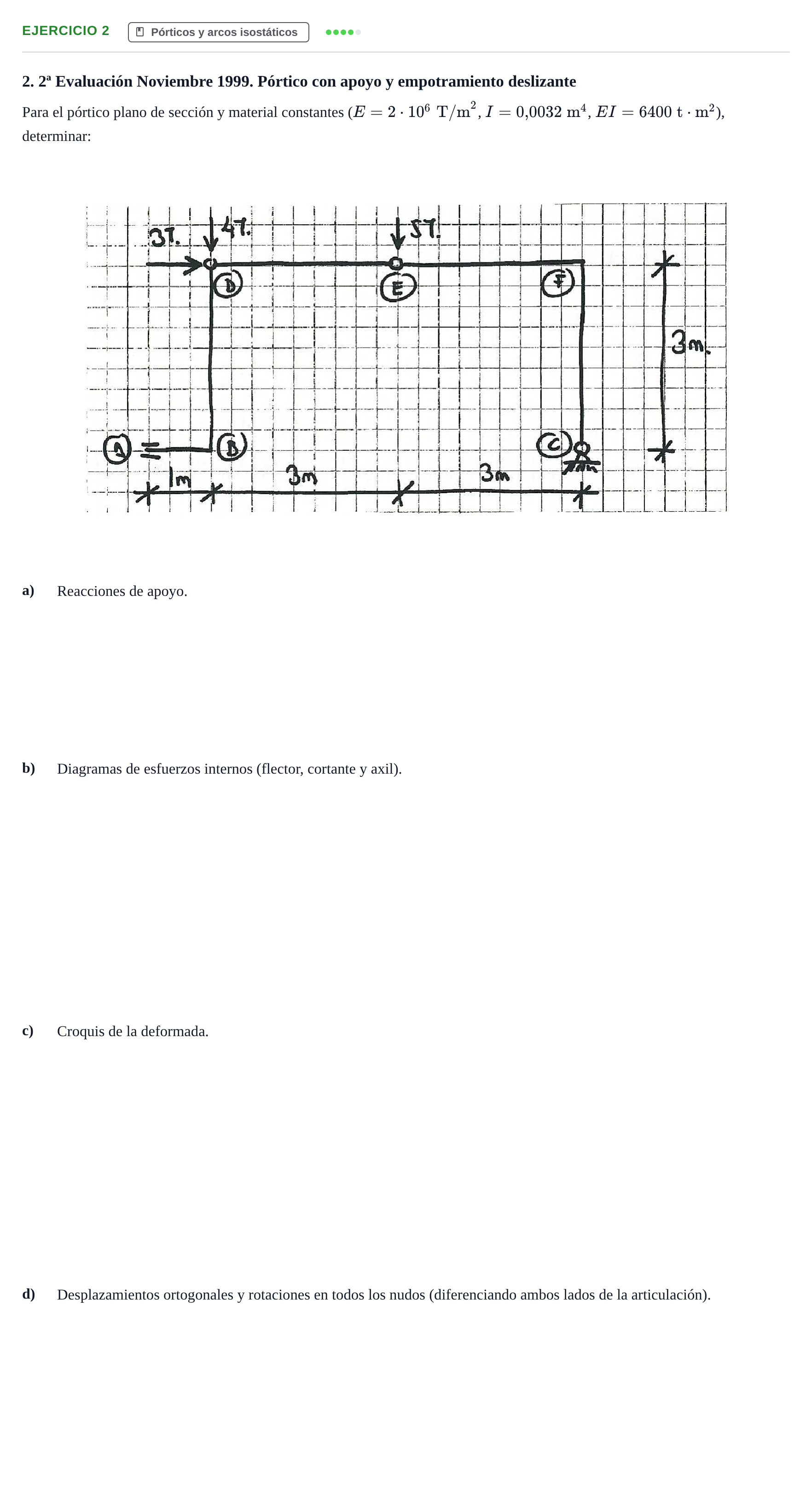

Enunciado: Problema 2 · Estructuras I UPC 2008

Solución

Según los criterios oficiales de corrección

a. Reacciones de apoyo.

Solución: Reacciones en el apoyo deslizante AA y en la articulación CC.

d. Desplazamientos ortogonales y rotaciones en todos los nudos (diferenciando ambos lados de la articulación).

Solución: Valores de giros y desplazamientos calculados en AA, BB, DD, EE y FF.

b. Diagramas de esfuerzos internos y c. Croquis de la deformada.

Solución: b) Diagramas de esfuerzos internos: Diagramas de cortante y flector con anulación del flector en la rótula EE y valor lineal en pilares. c) Croquis de la deformada: Curvatura hacia abajo del dintel bajo las cargas puntuales de 4 t y 5 t.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
