Problema 34 · Estructuras I UPC 2008

Tema: Estructuras isostáticas: reacciones y diagramas de esfuerzos · Del examen Recopilación de Exámenes Resueltos de Estructuras I (2008)

Enunciado

34. Examen Parcial Noviembre 2006. Pórtico con voladizo lateral

Para el pórtico isostático de la figura:

Datos:

EI=6250 m2tEI = 6250\text{ m}^2\text{t} (E=2⋅106 T/m2E = 2\cdot 10^6\text{ T/m}^2, I=0,003125 m4I = 0{,}003125\text{ m}^4).

a)

[1 punto] Reacciones exteriores.

b)

[3 puntos] Diagramas de momentos flectores, cortantes y axiles.

c)

[1 punto] Croquis estimado de la deformada.

d)

[5 puntos] Giros y desplazamientos en todos los nudos.

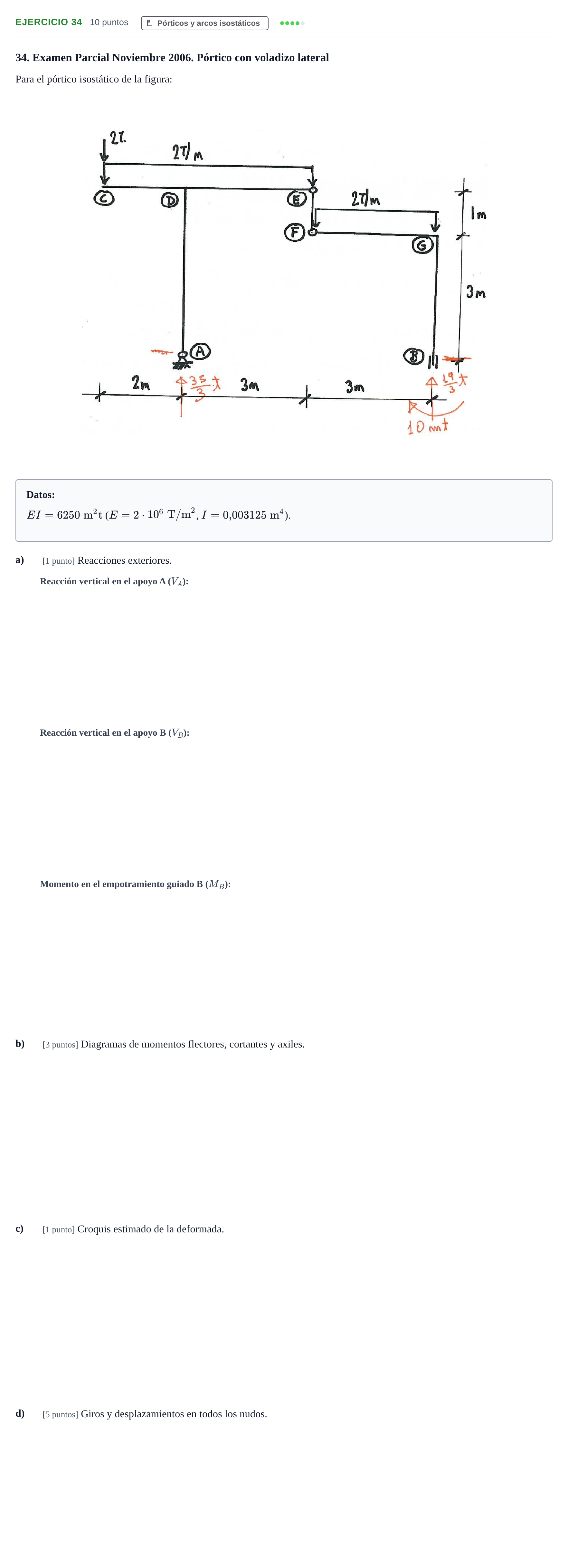

Enunciado: Problema 34 · Estructuras I UPC 2008

Solución

Según los criterios oficiales de corrección

a) Reacción vertical en el apoyo A (V_A)

Solución: 35/335/3 t / 11,6711{,}67 t

a) Reacción vertical en el apoyo B (V_B)

Solución: 19/319/3 t / 6,336{,}33 t

a) Momento en el empotramiento guiado B (M_B)

Solución: 1010 m·t / 1010 t·m

b) Diagramas de momentos flectores, cortantes y axiles

Solución: Leyes de flexión parabólicas en los dos tramos horizontales con cargas repartidas de 2 T/m2\text{ T/m}. Diagrama de cortantes lineal a saltos en las cargas puntuales y axiles en los pilares debidos al descenso de cargas.

c) Croquis estimado de la deformada

Solución: Elástica continua con flechas verticales descendentes en dinteles.

d) Giros y desplazamientos en todos los nudos

Solución: Cálculo de rotaciones nodales y desplazamientos ortogonales mediante Mohr.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
