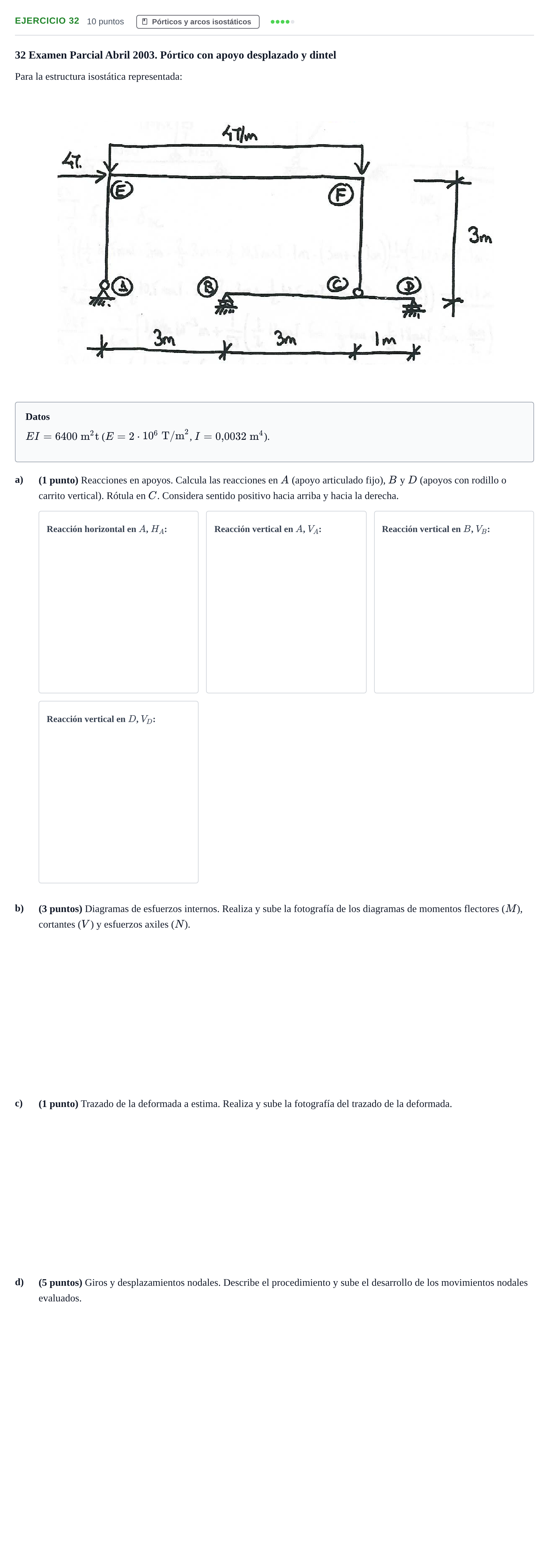

Problema 32 · Estructuras I UPC 2008

32 Examen Parcial Abril 2003. Pórtico con apoyo desplazado y dintel

Para la estructura isostática representada:

Datos

$EI = 6400\text{ m}^2\text{t}$ ($E = 2\cdot 10^6\text{ T/m}^2$, $I = 0{,}0032\text{ m}^4$).

a)

(1 punto) Reacciones en apoyos. Calcula las reacciones en $A$ (apoyo articulado fijo), $B$ y $D$ (apoyos con rodillo o carrito vertical). Rótula en $C$. Considera sentido positivo hacia arriba y hacia la derecha.

b)

(3 puntos) Diagramas de esfuerzos internos. Realiza y sube la fotografía de los diagramas de momentos flectores ($M$), cortantes ($V$) y esfuerzos axiles ($N$).

c)

(1 punto) Trazado de la deformada a estima. Realiza y sube la fotografía del trazado de la deformada.

d)

(5 puntos) Giros y desplazamientos nodales. Describe el procedimiento y sube el desarrollo de los movimientos nodales evaluados.
