Problema 24 · Estructuras I UPC 2008
Tema: Estructuras isostáticas: reacciones y diagramas de esfuerzos · Del examen Recopilación de Exámenes Resueltos de Estructuras I (2008)
Enunciado

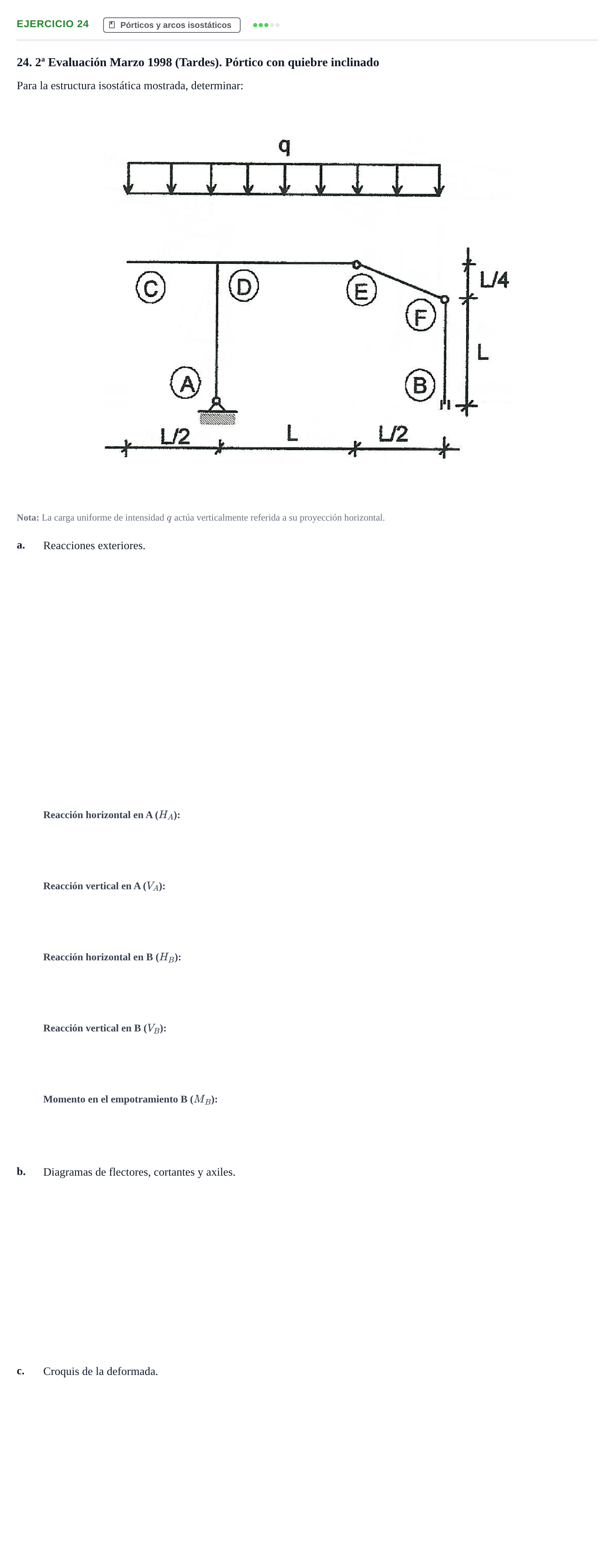

24. 2ª Evaluación Marzo 1998 (Tardes). Pórtico con quiebre inclinado
Para la estructura isostática mostrada, determinar:
Nota: La carga uniforme de intensidad actúa verticalmente referida a su proyección horizontal.
a.
Reacciones exteriores.
b.
Diagramas de flectores, cortantes y axiles.
c.
Croquis de la deformada.
Solución
Según los criterios oficiales de corrección
Reacción horizontal en A (H_A)
Solución: 0
Reacción vertical en A (V_A)
Solución: 7/4 q L
Reacción horizontal en B (H_B)
Solución: 0
Reacción vertical en B (V_B)
Solución: 1/4 q L
Momento en el empotramiento B (M_B)
Solución: 0
b. Diagramas de flectores, cortantes y axiles. c. Croquis de la deformada.
Solución: b. Diagramas de esfuerzos: Diagramas parabólicos de momento bajo la carga y lineales en los tramos rectos no cargados lateralmente. Momentos flectores nulos en el extremo en voladizo C y en las rótulas E y F. c. Croquis de la deformada: La deformada presenta flexión cóncava superior en el tramo central con saltos angulares en y .
