Problema 16 · Estructuras I UPC 2008

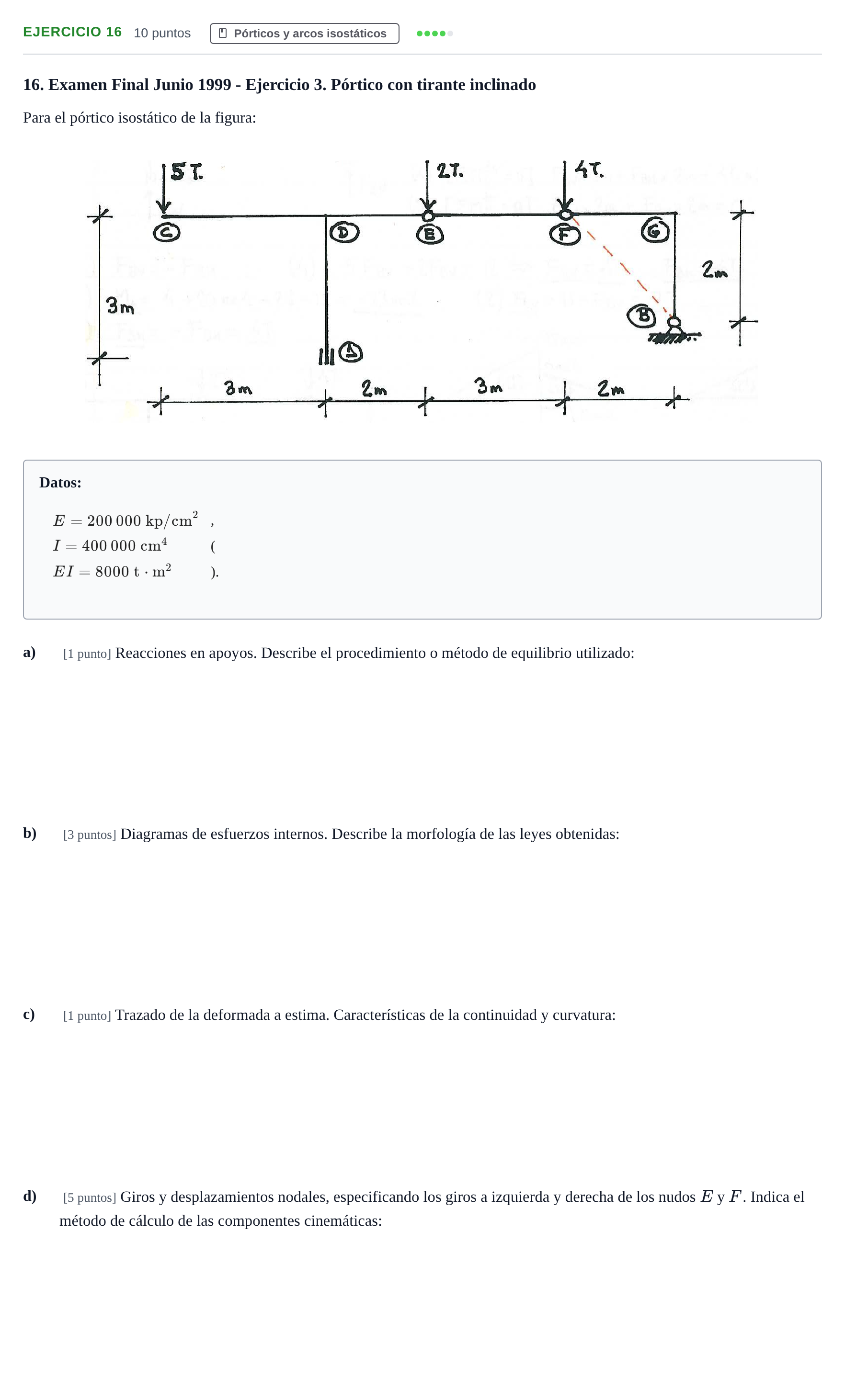

16. Examen Final Junio 1999 - Ejercicio 3. Pórtico con tirante inclinado

Para el pórtico isostático de la figura:

Datos:

$E = 200\,000\text{ kp/cm}^2$, $I = 400\,000\text{ cm}^4$ ($EI = 8000\text{ t}\cdot\text{m}^2$).

a)

[1 punto] Reacciones en apoyos. Describe el procedimiento o método de equilibrio utilizado:

b)

[3 puntos] Diagramas de esfuerzos internos. Describe la morfología de las leyes obtenidas:

c)

[1 punto] Trazado de la deformada a estima. Características de la continuidad y curvatura:

d)

[5 puntos] Giros y desplazamientos nodales, especificando los giros a izquierda y derecha de los nudos $E$ y $F$. Indica el método de cálculo de las componentes cinemáticas:
