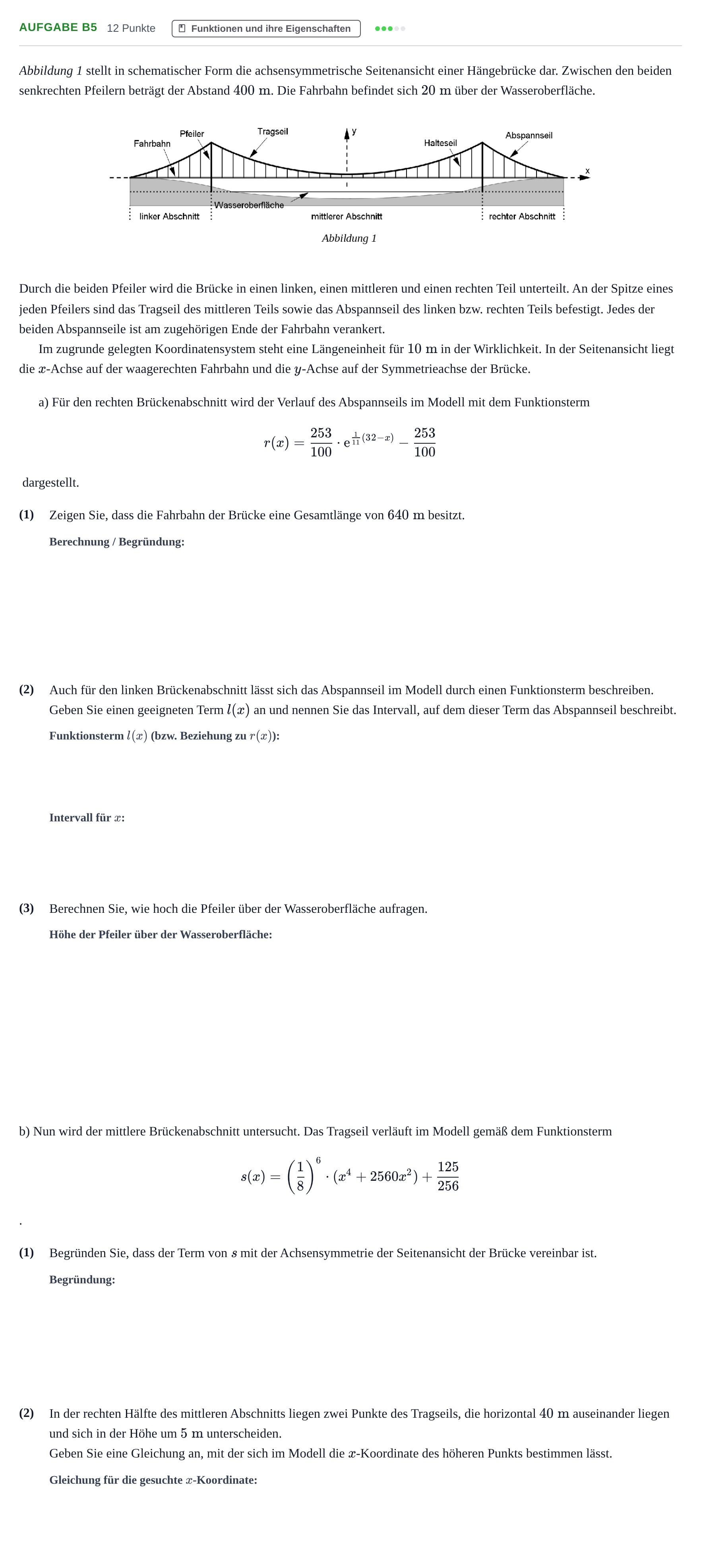

Aufgabe B5 - Funktionen und ihre Eigenschaften · Abitur NRW Mathematik GK · Haupttermin · GTR · Weiterbildungsk 2023

Abbildung 1 stellt in schematischer Form die achsensymmetrische Seitenansicht einer Hängebrücke dar. Zwischen den beiden senkrechten Pfeilern beträgt der Abstand $400\text{ m}$. Die Fahrbahn befindet sich $20\text{ m}$ über der Wasseroberfläche.

Durch die beiden Pfeiler wird die Brücke in einen linken, einen mittleren und einen rechten Teil unterteilt. An der Spitze eines jeden Pfeilers sind das Tragseil des mittleren Teils sowie das Abspannseil des linken bzw. rechten Teils befestigt. Jedes der beiden Abspannseile ist am zugehörigen Ende der Fahrbahn verankert.

Im zugrunde gelegten Koordinatensystem steht eine Längeneinheit für $10\text{ m}$ in der Wirklichkeit. In der Seitenansicht liegt die $x$-Achse auf der waagerechten Fahrbahn und die $y$-Achse auf der Symmetrieachse der Brücke.

a) Für den rechten Brückenabschnitt wird der Verlauf des Abspannseils im Modell mit dem Funktionsterm $$r(x) = \frac{253}{100} \cdot \mathrm{e}^{\frac{1}{11}(32-x)} - \frac{253}{100}$$ dargestellt.

(1)

Zeigen Sie, dass die Fahrbahn der Brücke eine Gesamtlänge von $640\text{ m}$ besitzt.

(2)

Auch für den linken Brückenabschnitt lässt sich das Abspannseil im Modell durch einen Funktionsterm beschreiben.

Geben Sie einen geeigneten Term $l(x)$ an und nennen Sie das Intervall, auf dem dieser Term das Abspannseil beschreibt.

(3)

Berechnen Sie, wie hoch die Pfeiler über der Wasseroberfläche aufragen.

b) Nun wird der mittlere Brückenabschnitt untersucht. Das Tragseil verläuft im Modell gemäß dem Funktionsterm $$s(x) = \left(\frac{1}{8}\right)^6 \cdot (x^4 + 2560x^2) + \frac{125}{256}$$.

(1)

Begründen Sie, dass der Term von $s$ mit der Achsensymmetrie der Seitenansicht der Brücke vereinbar ist.

(2)

In der rechten Hälfte des mittleren Abschnitts liegen zwei Punkte des Tragseils, die horizontal $40\text{ m}$ auseinander liegen und sich in der Höhe um $5\text{ m}$ unterscheiden.

Geben Sie eine Gleichung an, mit der sich im Modell die $x$-Koordinate des höheren Punkts bestimmen lässt.
