Aufgabe B5 - Differentialrechnung · Abitur NRW Mathematik LK · Haupttermin · CAS · Weiterbildungsk 2021

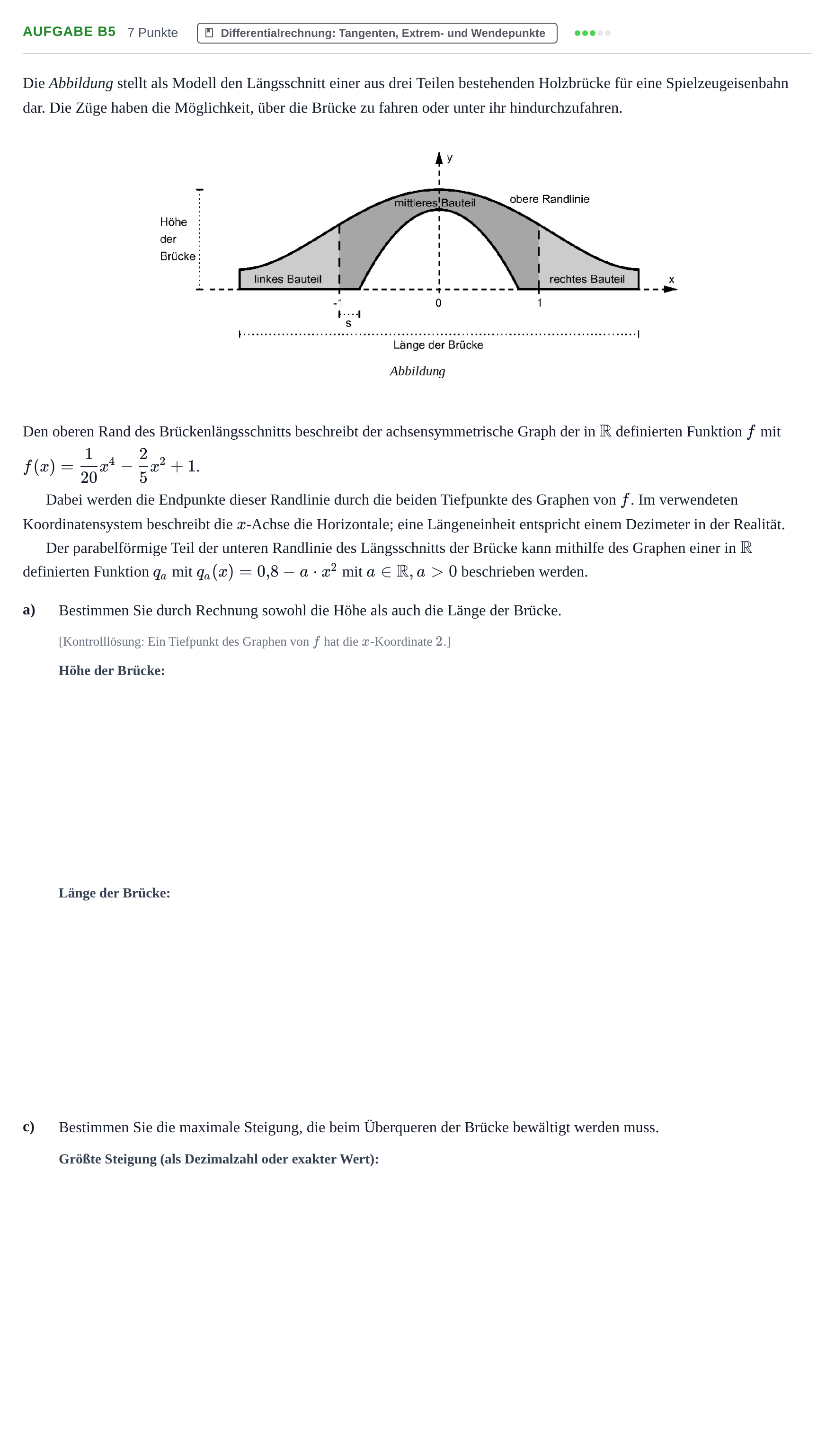

Die Abbildung stellt als Modell den Längsschnitt einer aus drei Teilen bestehenden Holzbrücke für eine Spielzeugeisenbahn dar. Die Züge haben die Möglichkeit, über die Brücke zu fahren oder unter ihr hindurchzufahren.

Den oberen Rand des Brückenlängsschnitts beschreibt der achsensymmetrische Graph der in $\mathbb{R}$ definierten Funktion $f$ mit $f(x) = \frac{1}{20}x^4 - \frac{2}{5}x^2 + 1$.

Dabei werden die Endpunkte dieser Randlinie durch die beiden Tiefpunkte des Graphen von $f$. Im verwendeten Koordinatensystem beschreibt die $x$-Achse die Horizontale; eine Längeneinheit entspricht einem Dezimeter in der Realität.

Der parabelförmige Teil der unteren Randlinie des Längsschnitts der Brücke kann mithilfe des Graphen einer in $\mathbb{R}$ definierten Funktion $q_a$ mit $q_a(x) = 0{,}8 - a \cdot x^2$ mit $a \in \mathbb{R},\ a > 0$ beschrieben werden.

a)

Bestimmen Sie durch Rechnung sowohl die Höhe als auch die Länge der Brücke.

[Kontrolllösung: Ein Tiefpunkt des Graphen von $f$ hat die $x$-Koordinate $2$.]

c)

Bestimmen Sie die maximale Steigung, die beim Überqueren der Brücke bewältigt werden muss.
