Aufgabe B5 (b-d) - Differentialrechnung · Abitur NRW Mathematik GK · Haupttermin · GTR · Weiterbildungsk 2021

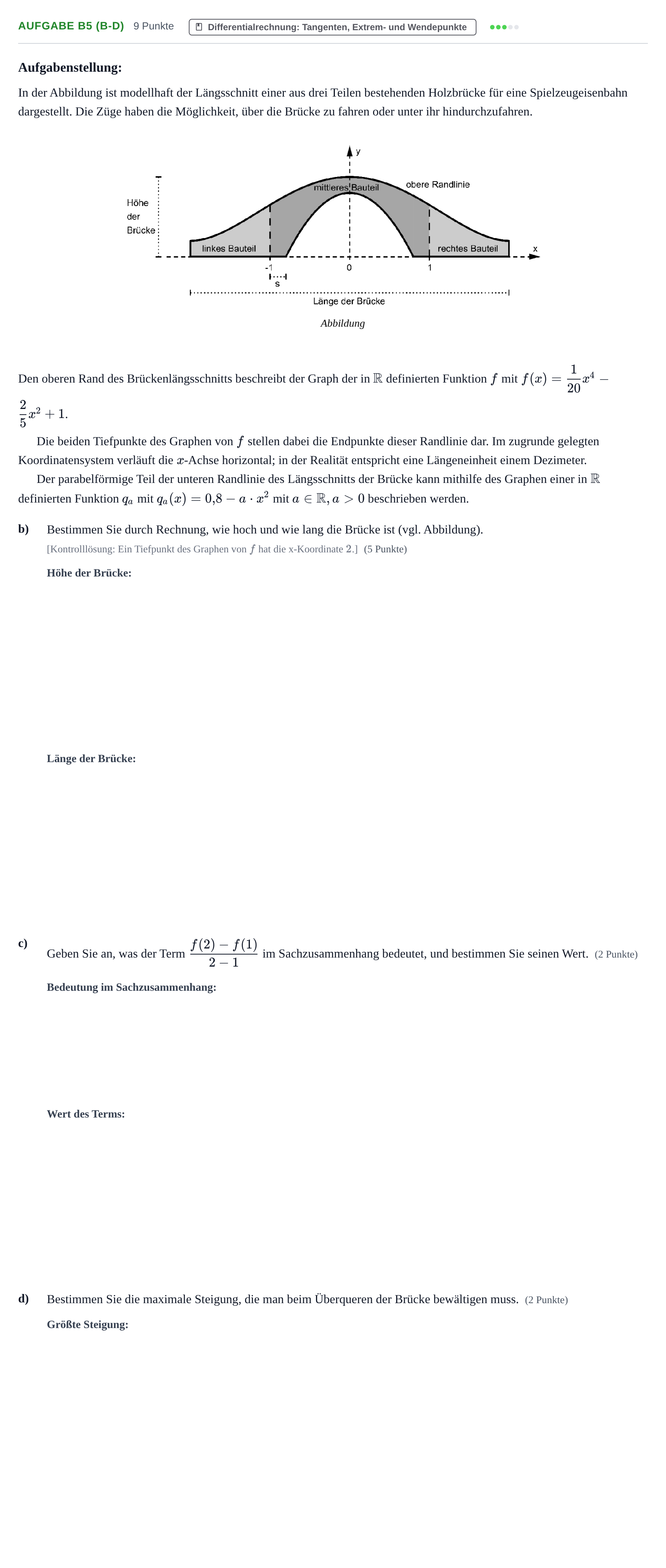

Aufgabenstellung:

In der Abbildung ist modellhaft der Längsschnitt einer aus drei Teilen bestehenden Holzbrücke für eine Spielzeugeisenbahn dargestellt. Die Züge haben die Möglichkeit, über die Brücke zu fahren oder unter ihr hindurchzufahren.

Den oberen Rand des Brückenlängsschnitts beschreibt der Graph der in $\mathbb{R}$ definierten Funktion $f$ mit $f(x) = \frac{1}{20}x^4 - \frac{2}{5}x^2 + 1$.

Die beiden Tiefpunkte des Graphen von $f$ stellen dabei die Endpunkte dieser Randlinie dar. Im zugrunde gelegten Koordinatensystem verläuft die $x$-Achse horizontal; in der Realität entspricht eine Längeneinheit einem Dezimeter.

Der parabelförmige Teil der unteren Randlinie des Längsschnitts der Brücke kann mithilfe des Graphen einer in $\mathbb{R}$ definierten Funktion $q_a$ mit $q_a(x) = 0{,}8 - a \cdot x^2$ mit $a \in \mathbb{R}, a > 0$ beschrieben werden.

b)

Bestimmen Sie durch Rechnung, wie hoch und wie lang die Brücke ist (vgl. Abbildung).

[Kontrolllösung: Ein Tiefpunkt des Graphen von $f$ hat die x-Koordinate $2$.] (5 Punkte)

c)

Geben Sie an, was der Term $\frac{f(2)-f(1)}{2-1}$ im Sachzusammenhang bedeutet, und bestimmen Sie seinen Wert. (2 Punkte)

d)

Bestimmen Sie die maximale Steigung, die man beim Überqueren der Brücke bewältigen muss. (2 Punkte)
