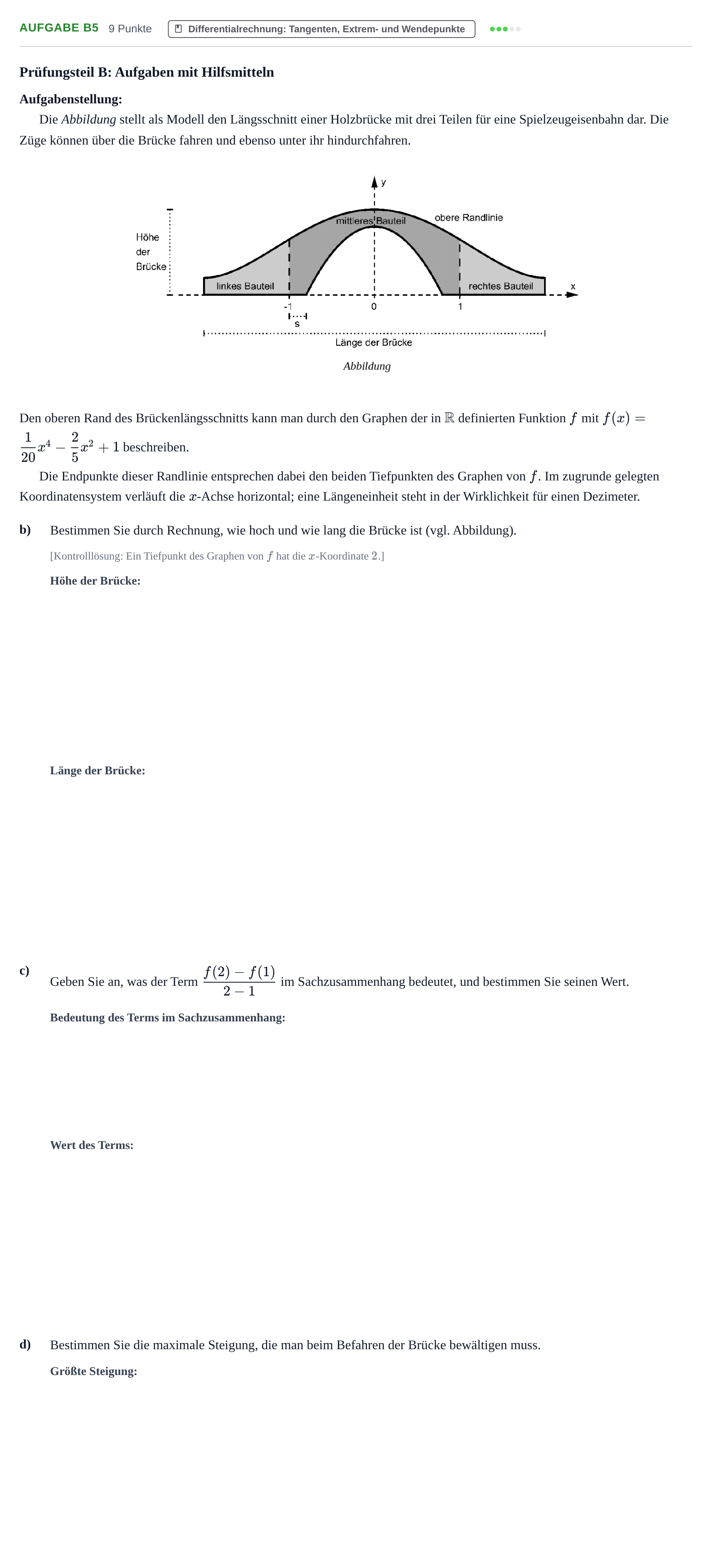

Aufgabe B5 - Differentialrechnung · Abitur NRW Mathematik GK · Haupttermin · GTR 2021

Prüfungsteil B: Aufgaben mit Hilfsmitteln

Aufgabenstellung:

Die Abbildung stellt als Modell den Längsschnitt einer Holzbrücke mit drei Teilen für eine Spielzeugeisenbahn dar. Die Züge können über die Brücke fahren und ebenso unter ihr hindurchfahren.

Den oberen Rand des Brückenlängsschnitts kann man durch den Graphen der in $\mathbb{R}$ definierten Funktion $f$ mit $f(x) = \frac{1}{20}x^4 - \frac{2}{5}x^2 + 1$ beschreiben.

Die Endpunkte dieser Randlinie entsprechen dabei den beiden Tiefpunkten des Graphen von $f$. Im zugrunde gelegten Koordinatensystem verläuft die $x$-Achse horizontal; eine Längeneinheit steht in der Wirklichkeit für einen Dezimeter.

b)

Bestimmen Sie durch Rechnung, wie hoch und wie lang die Brücke ist (vgl. Abbildung).

[Kontrolllösung: Ein Tiefpunkt des Graphen von $f$ hat die $x$-Koordinate $2$.]

c)

Geben Sie an, was der Term $\frac{f(2)-f(1)}{2-1}$ im Sachzusammenhang bedeutet, und bestimmen Sie seinen Wert.

d)

Bestimmen Sie die maximale Steigung, die man beim Befahren der Brücke bewältigen muss.
