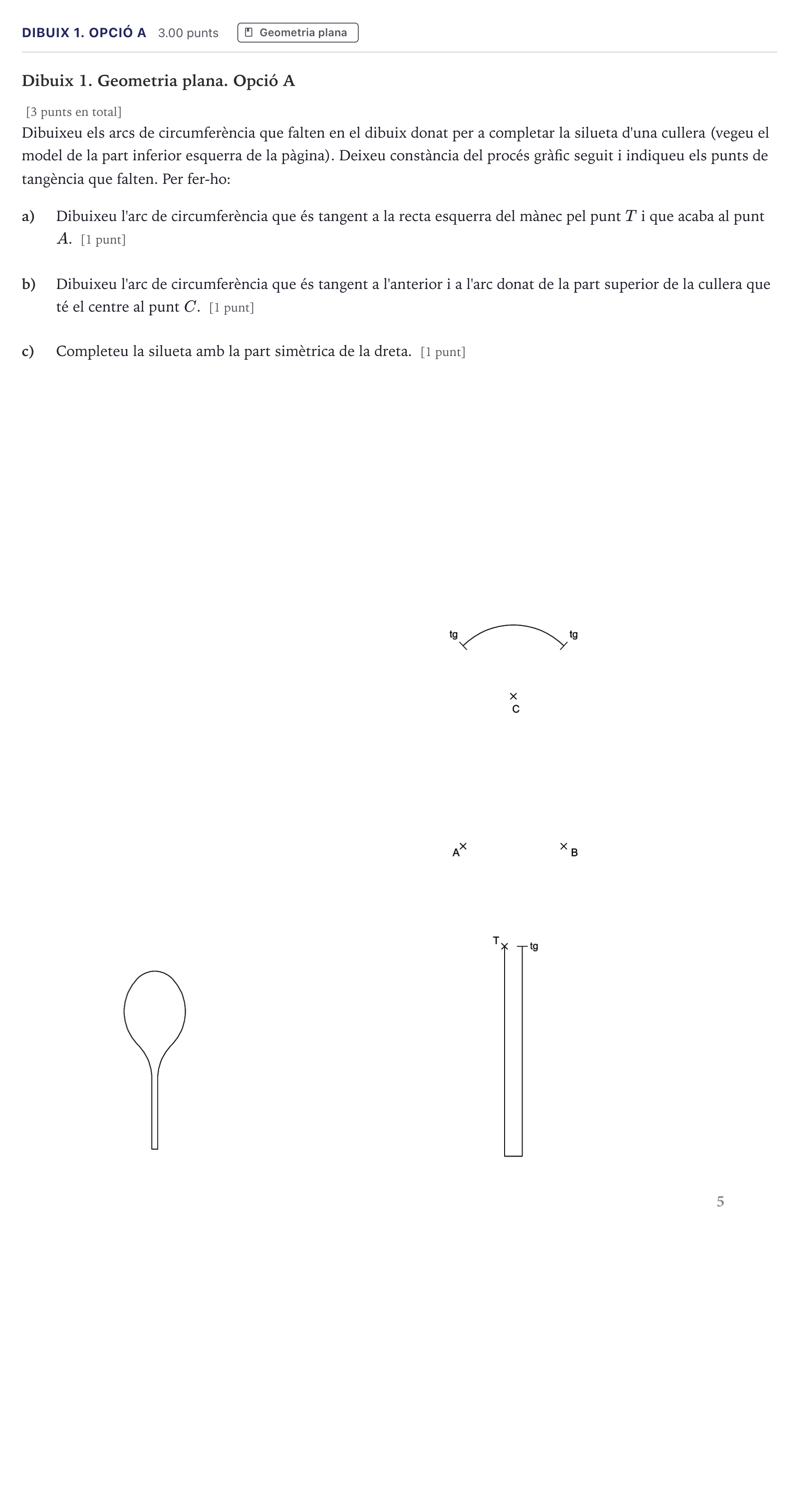

Dibuix 1. Geometria plana. Opció A

[3 punts en total]

Dibuixeu els arcs de circumferència que falten en el dibuix donat per a completar la silueta d'una cullera (vegeu el model de la part inferior esquerra de la pàgina). Deixeu constància del procés gràfic seguit i indiqueu els punts de tangència que falten. Per fer-ho:

a)

Dibuixeu l'arc de circumferència que és tangent a la recta esquerra del mànec pel punt $T$ i que acaba al punt $A$. [1 punt]

b)

Dibuixeu l'arc de circumferència que és tangent a l'anterior i a l'arc donat de la part superior de la cullera que té el centre al punt $C$. [1 punt]

c)

Completeu la silueta amb la part simètrica de la dreta. [1 punt]
