Ejercicio Dibuix 1. Opció B · Dibujo técnico II Selectividad Cataluña Juny Serie 5 2024

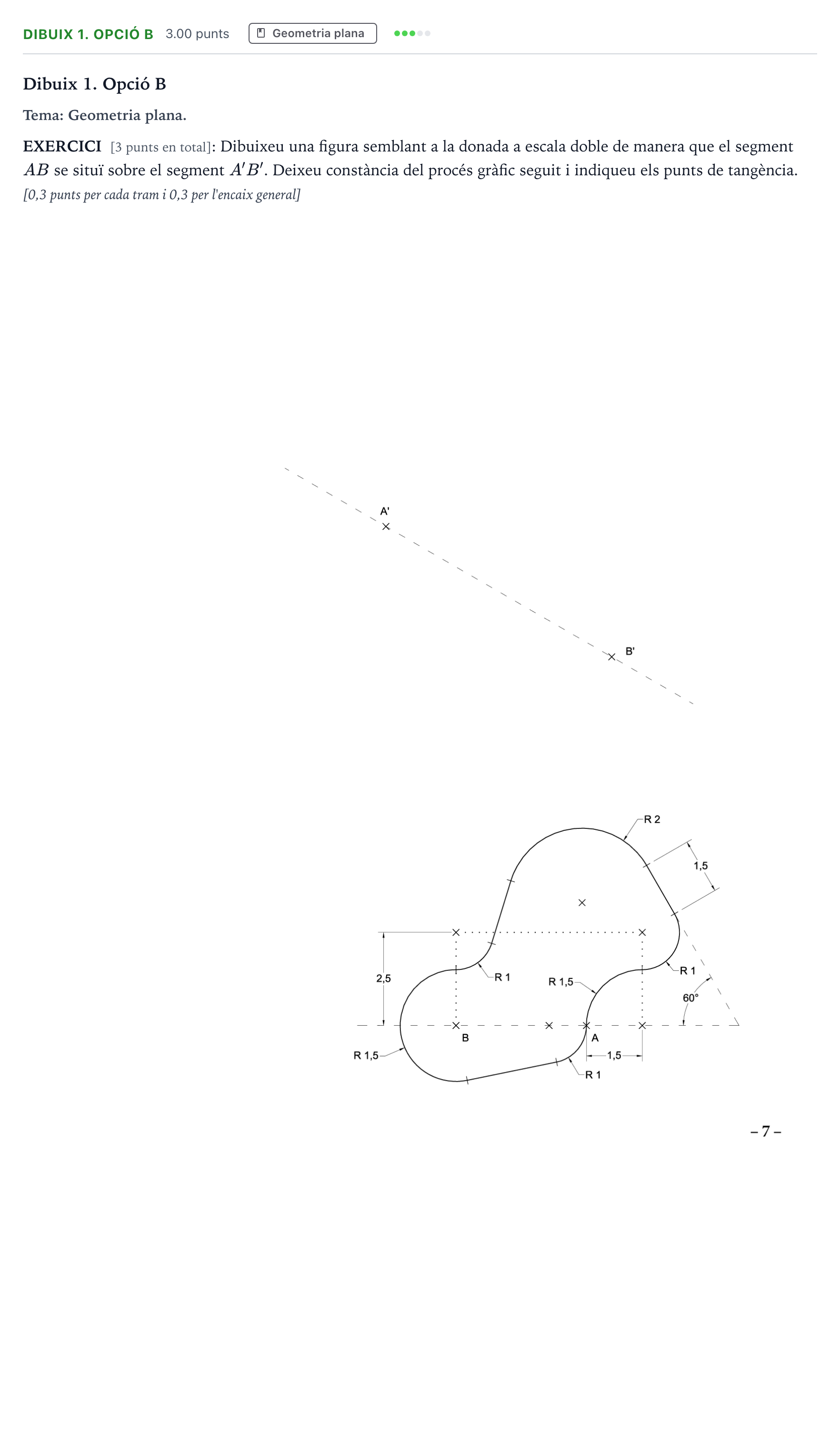

Dibuixeu una figura semblant a la donada a escala doble de manera que el segment AB se situï sobre el segment A'B'. Deixeu constància del procés gràfic seguit i indiqueu els punts de tangència.

Solución: Resolució gràfica de la figura semblant a escala $2:1$ orientada sobre el segment $A'B'$. Tots els radis i distàncies queden multiplicats per 2: - Encaix general i orientació sobre la recta del segment $A'B'$. - Radis d'arcs transformats: $R=1{,}5 \rightarrow R=3$; $R=1 \rightarrow R=2$; $R=2 \rightarrow R=4$. - Marcació de tots els centres d'arc, rectes tangents i punts de tangència (tg).
