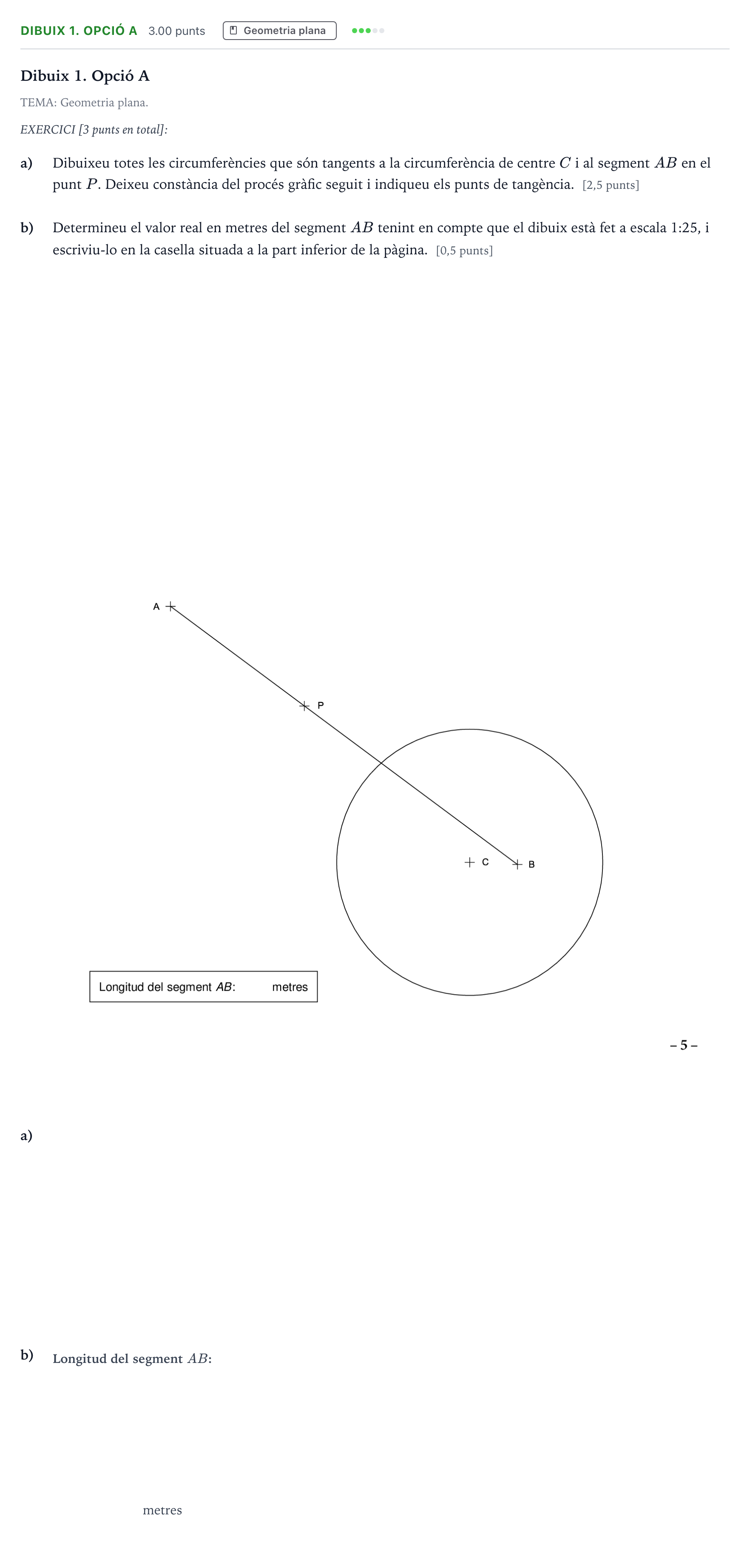

Ejercicio Dibuix 1. Opció A · Dibujo técnico II Selectividad Cataluña Juny Serie 1 2024

b) Determineu el valor real en metres del segment AB tenint en compte que el dibuix està fet a escala 1:25

Solución: 3,25

a) Dibuixeu totes les circumferències que són tangents a la circumferència de centre C i al segment AB en el punt P

Solución: Hi ha dues circumferències solució, ambdues tangents al segment $AB$ en el punt $P$ i tangents a la circumferència donada de centre $C$ (una exteriorment i una altra de manera que conté o és tangent en sentit oposat). Els centres de les solucions se situen a la recta perpendicular a $AB$ per $P$ a les distàncies determinades mitjançant la mediatriu dels segments que uneixen $C$ amb els punts auxiliars obtinguts sobre la recta normal sumant i restant el radi de la circumferència donada.
