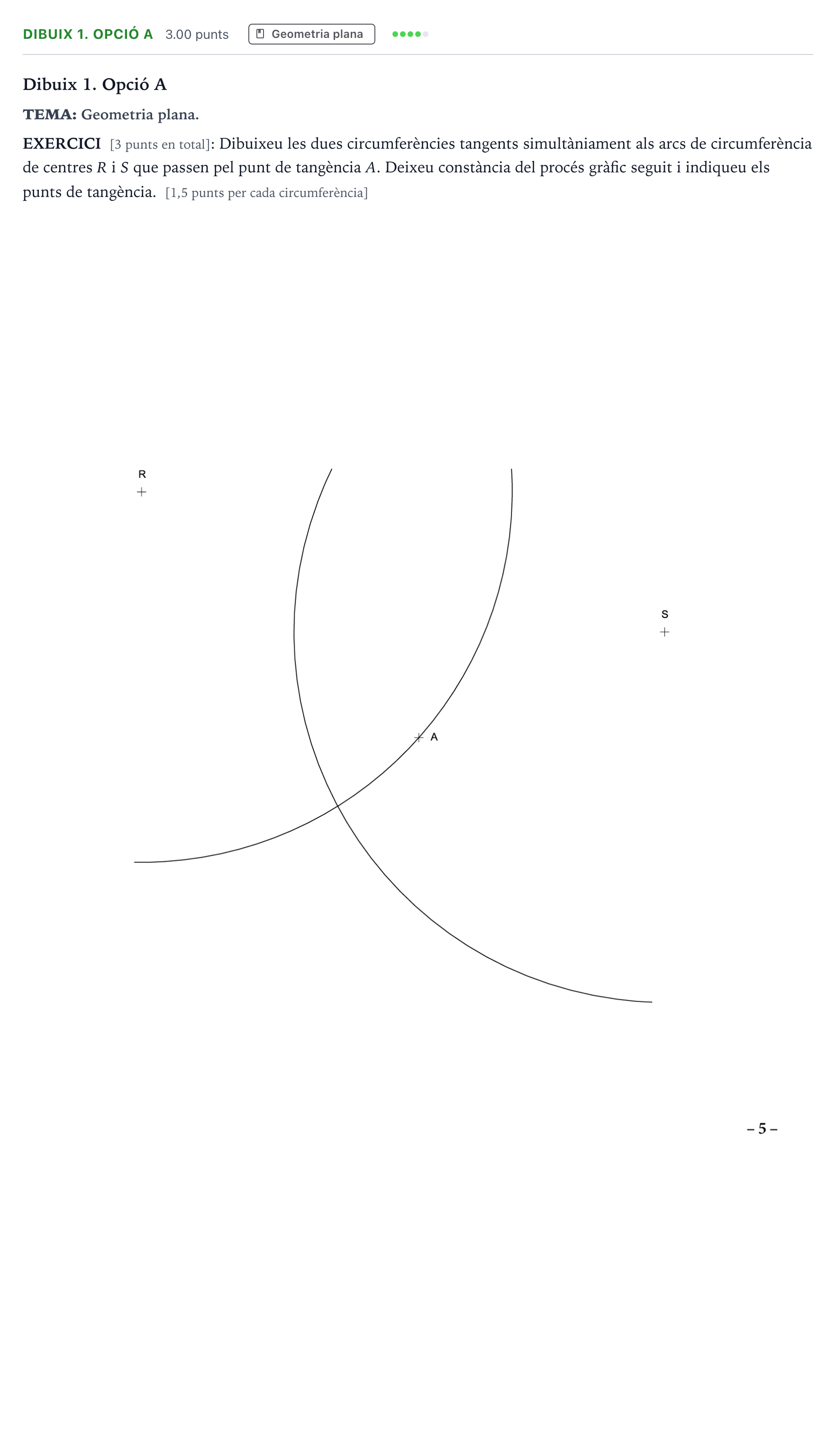

Ejercicio Dibuix 1. Opció A · Dibujo técnico II Selectividad Cataluña Juny Serie 5 2024

Dibuixeu les dues circumferències tangents simultàniament als arcs de circumferència de centres R i S que passen pel punt de tangència A. Deixeu constància del procés gràfic seguit i indiqueu els punts de tangència.

Solución: Construcció de les dues circumferències tangents ($C_1$ i $C_2$) als dos arcs donats a través del punt de tangència $A$ determinat sobre l'arc de centre $R$: - Traçat de la recta que uneix el centre $R$ amb el punt $A$, que contindrà els centres de les circumferències buscades ($C_1$ i $C_2$). - Determinació de la posició dels centres mitjançant el lloc geomètric o mètode de dilatació/concèntriques (o eix radical / potència), respectant la condició de tangència al segon arc de centre $S$. - Identificació i marcatge dels punts de tangència ($tg$) sobre l'arc de centre $S$ unint els centres $C_1$ i $C_2$ amb $S$. - Dibuix amb línia contínua de les dues circumferències solucions.
