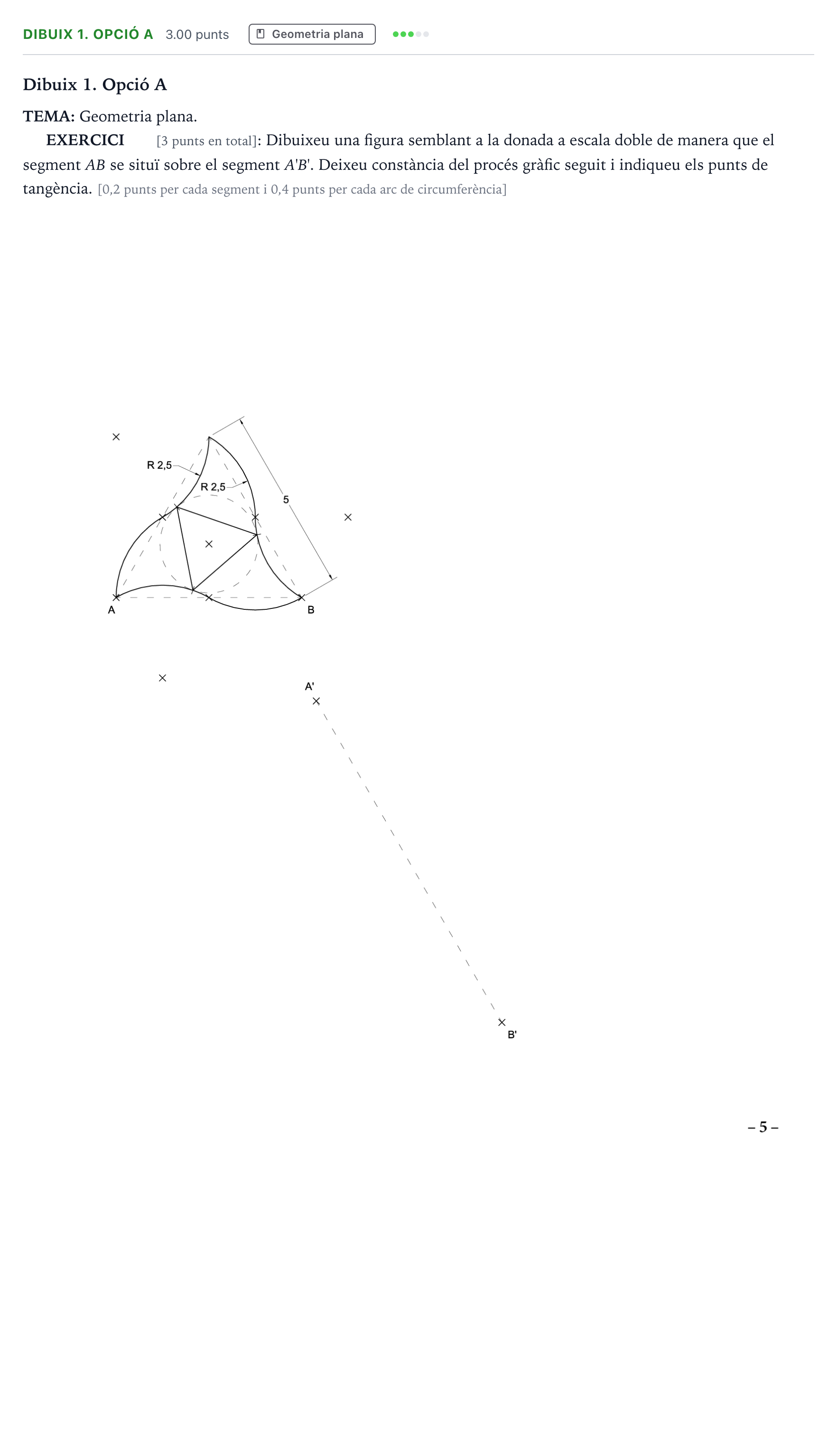

Ejercicio Dibuix 1. Opció A · Dibujo técnico II Selectividad Cataluña Setembre Serie 3 2024

Dibuixeu una figura semblant a la donada a escala doble de manera que el segment AB se situï sobre el segment A'B'. Deixeu constància del procés gràfic seguit i indiqueu els punts de tangència.

Solución: Construcció gràfica a escala doble: - Traçat del triangle equilàter central orientat correctament respecte al segment de referència $A'B'$. - Aplicació dels radis duplicats ($R = 5$ en lloc de $R = 2{,}5$) i longituds doblades ($10$ en lloc de $5$). - Obtenció dels centres dels arcs exteriors i interiors mitjançant la geometria de tangències indicada. - Localització i marcatge explícit de tots els punts de tangència (`tg`).
