Ejercicio Dibuix 1. Opció B · Dibujo técnico II Selectividad Cataluña Setembre Serie 3 2024

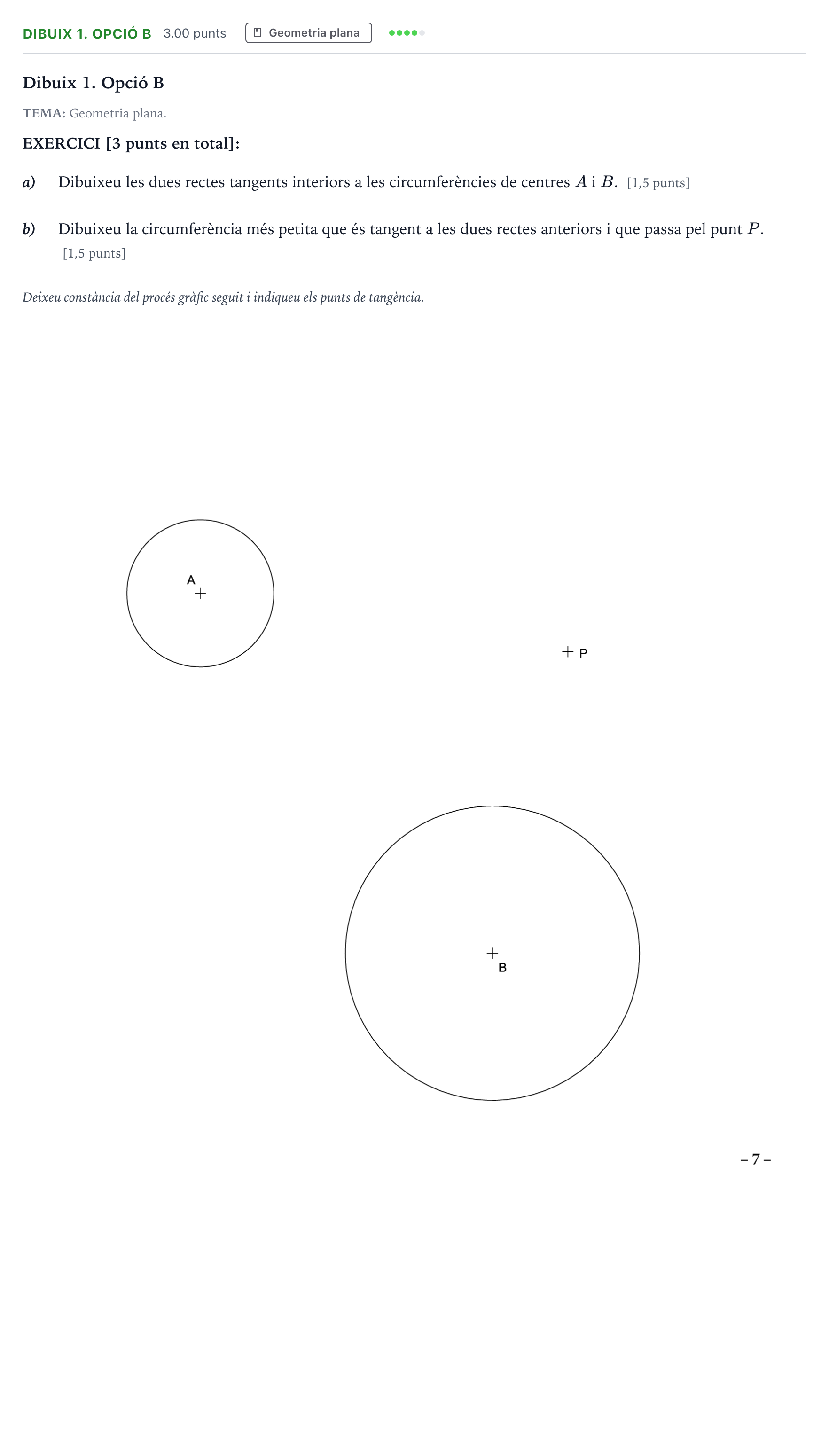

Dibuixeu les dues rectes tangents interiors a les circumferències de centres A i B, i la circumferència més petita que és tangent a les dues rectes anteriors i que passa pel punt P.

Solución: Resolució gràfica completa: - Apartat a: Determinació de les dues tangents interiors mitjançant la circumferència auxiliar concèntrica a la de centre $B$ i radi $R_B + R_A$, arc de circumferència de diàmetre $AB$ per obtenir els punts de tangència auxiliars, traçat de les rectes tangents i marcatge dels punts de tangència exactes $tg$ a ambdues circumferències donades. - Apartat b: Determinació de la circumferència tangent a les dues rectes que passa per $P$ aplicant homotècia / potència amb una circumferència auxiliar tangent a les dues rectes, trobant el centre de la solució més petita i els seus respectius punts de contacte $tg$.
