Ejercicio Dibuix 1. Opció B · Dibujo técnico II Selectividad Cataluña Juny Serie 1 2023

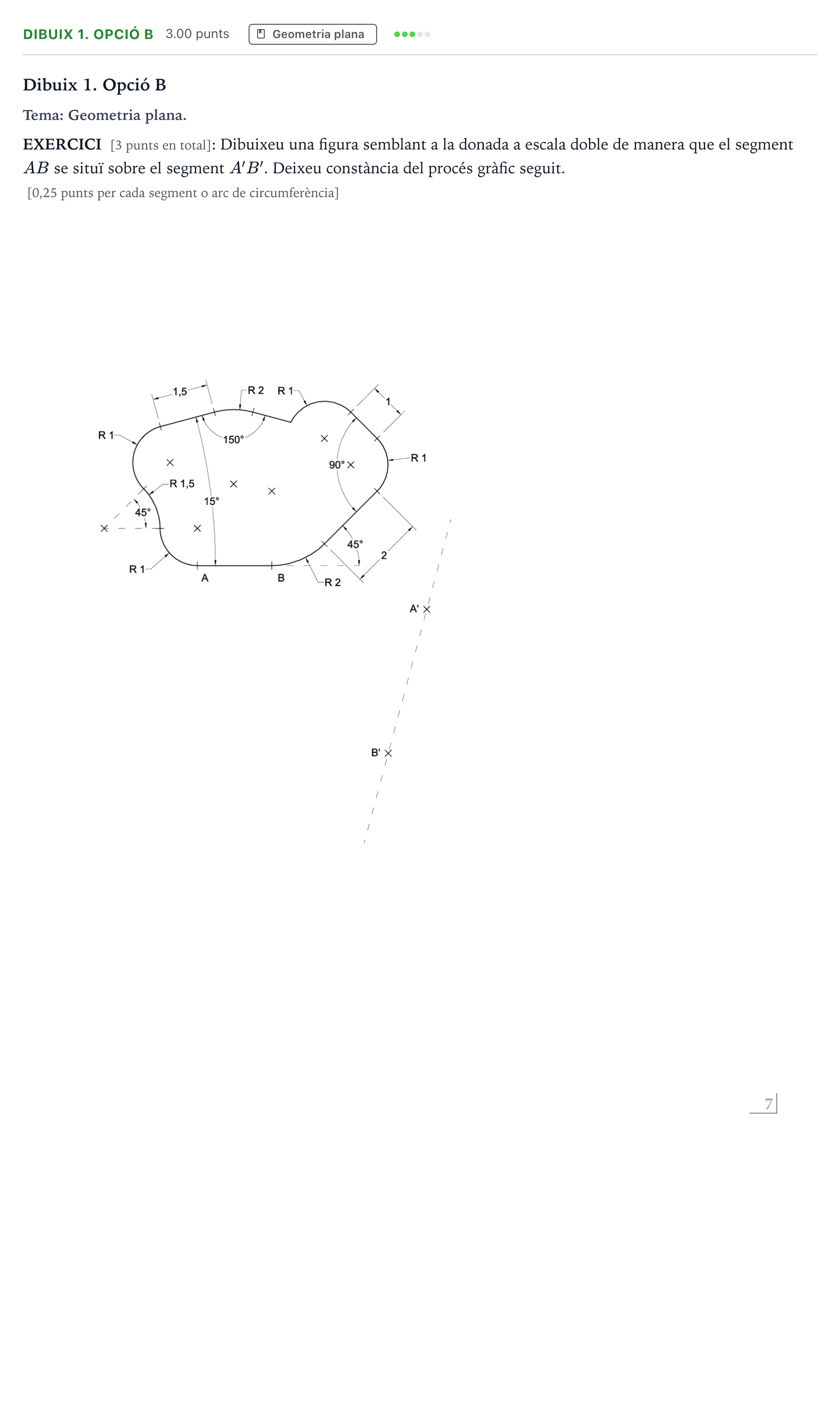

Dibuixeu una figura semblant a la donada a escala doble de manera que el segment AB se situï sobre el segment A'B'. Deixeu constància del procés gràfic seguit.

Solución: Construcció gràfica de la figura semblant a escala $2:1$ orientada sobre la recta definida pel segment $A'B'$. Les cotes lineals i radis es multipliquen per 2: - Segment $A'B' = 2 \cdot AB$ - Radis d'enllaç originals multiplicats per 2 ($R1 \rightarrow R2$, $R1{,}5 \rightarrow R3$, $R2 \rightarrow R4$). - Conservació dels angles ($15^\circ$, $45^\circ$, $90^\circ$, $150^\circ$). - Determinació precisa dels centres dels arcs i dels punts de tangència entre segments i arcs.
