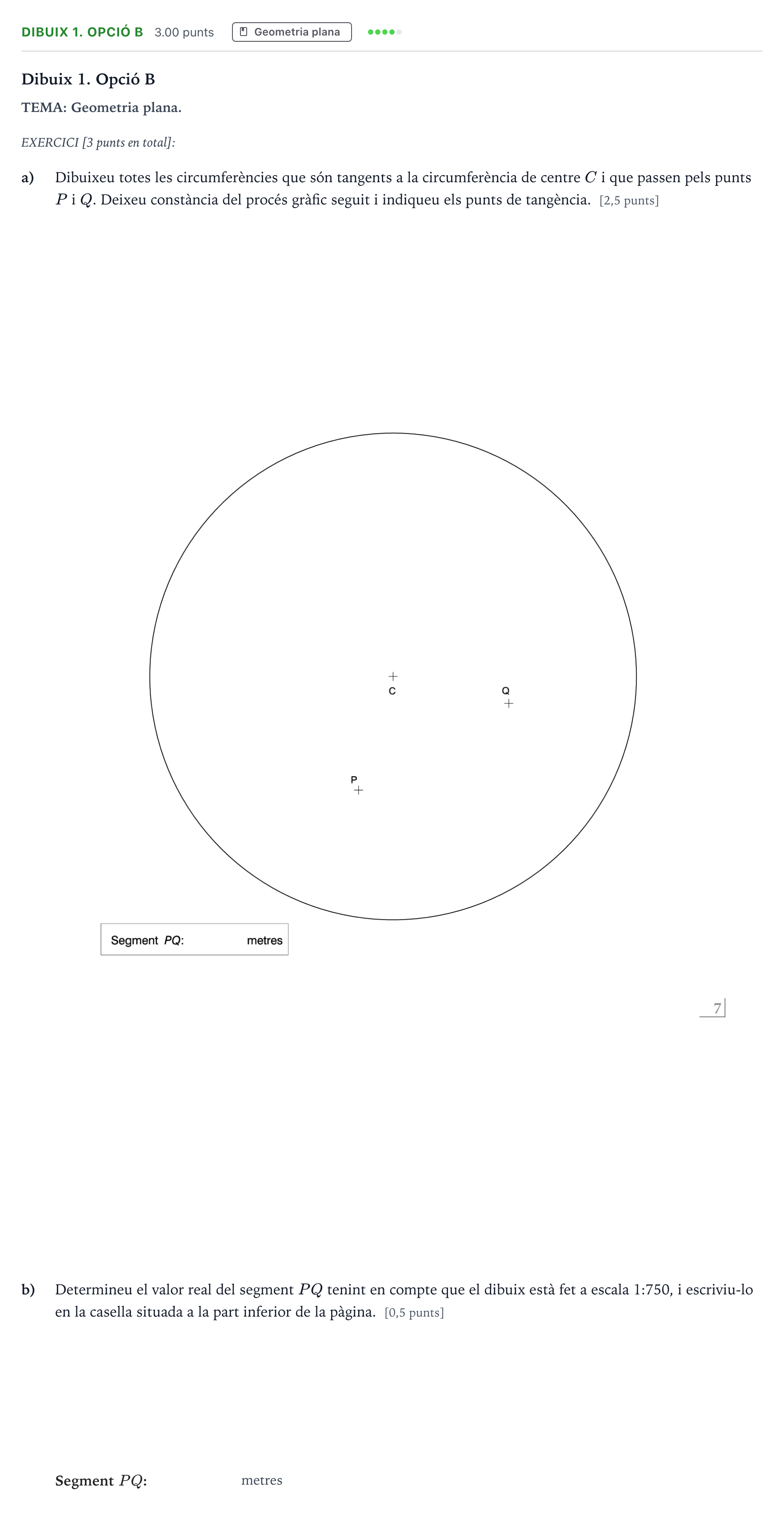

Ejercicio Dibuix 1. Opció B · Dibujo técnico II Selectividad Cataluña Setembre Serie 2 2023

b) Determineu el valor real del segment PQ tenint en compte que el dibuix està fet a escala 1:750, i escriviu-lo en la casella situada a la part inferior de la pàgina.

Solución: 37,5

a) Dibuixeu totes les circumferències que són tangents a la circumferència de centre C i que passen pels punts P i Q. Deixeu constància del procés gràfic seguit i indiqueu els punts de tangència.

Solución: Hi ha dues circumferències solució, ambdues interiors a la donada (o una interior tangent interiorment i l'altra tangent també a la donada pel punt tg corresponent). Es troben els dos punts de tangència $tg$ sobre la circumferència de centre $C$ i els respectius centres de les dues solucions a la mediatriu del segment $PQ$.
