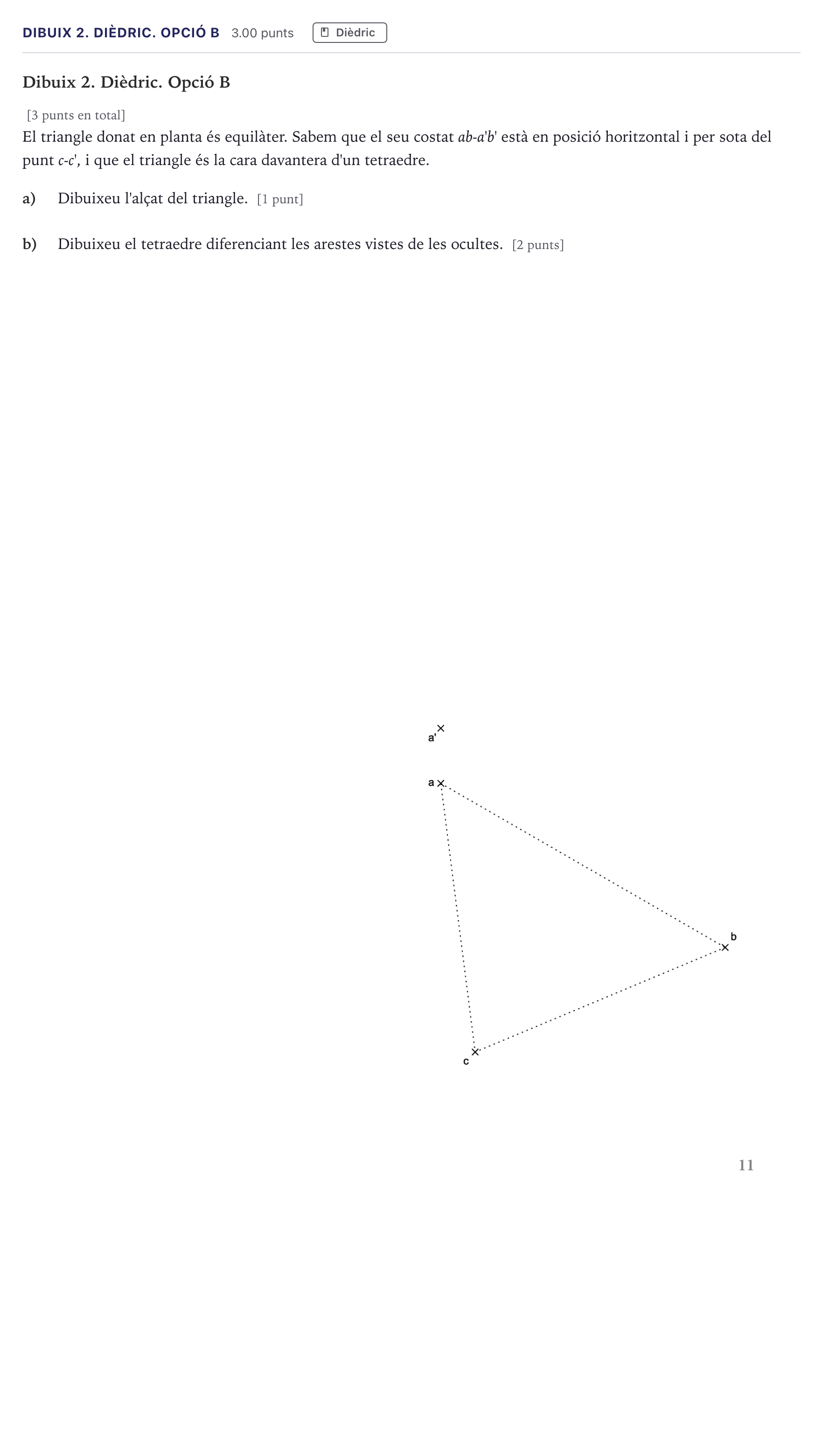

Ejercicio Dibuix 2. Dièdric. Opció B · Dibujo técnico II Selectividad Cataluña Setembre Serie 2 2026

Dibuixeu l'alçat del triangle i el tetraedre diferenciant arestes vistes i ocultes.

Solución: Construcció completa del tetraedre en dièdric mitjançant projecció auxiliar / abatiment de la cara equilàtera $abc$, determinació de la cota $h_1$ del vèrtex $c'$ i posterior determinació de la posició del quart vèrtex $d-d'$ mitjançant l'altura del tetraedre $h_2$, representant amb línia discontínua les arestes ocultes (com $a-d$ en planta i $a'-d'$ en alçat segons visibilitat).
