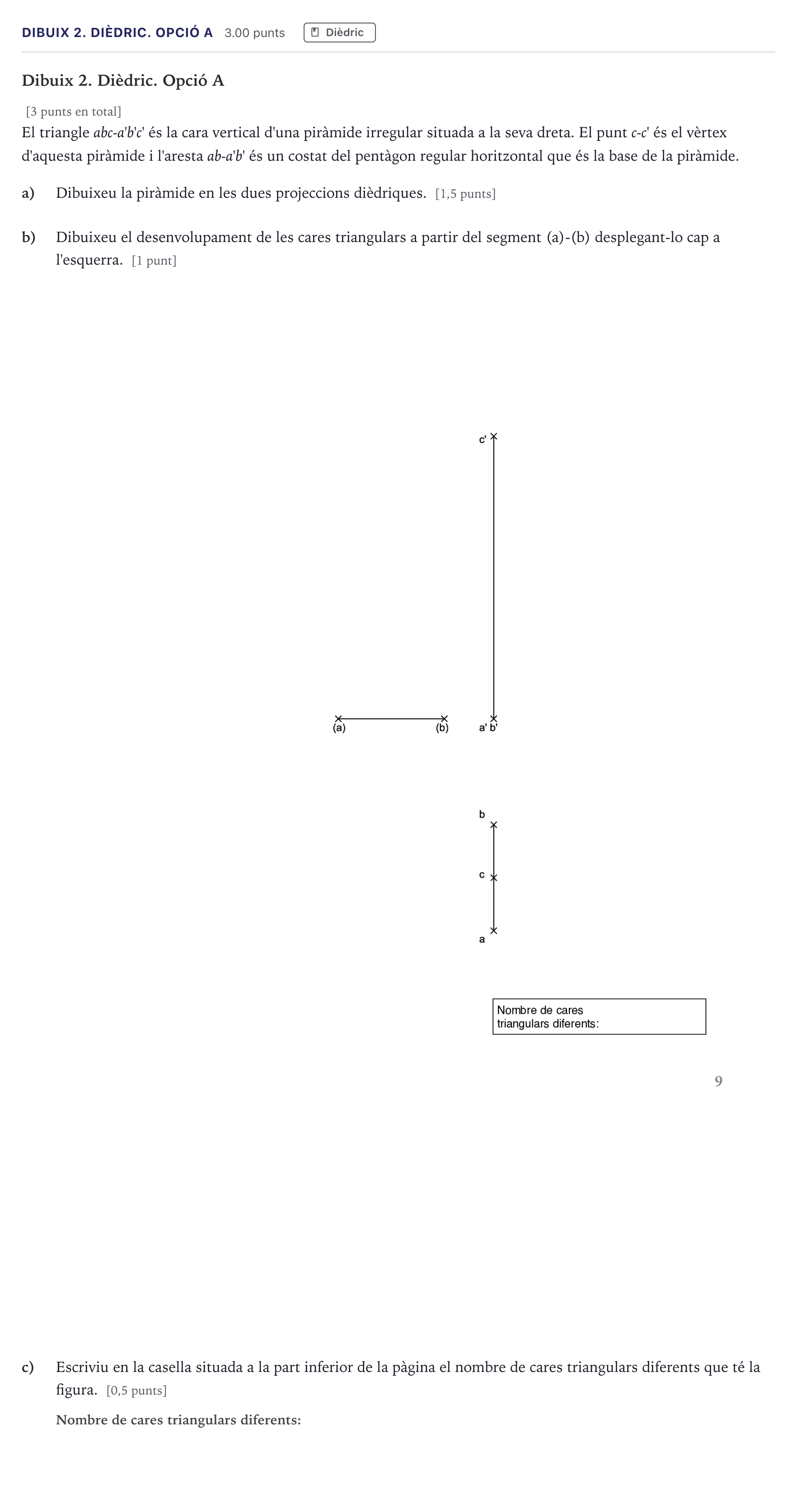

Ejercicio Dibuix 2. Dièdric. Opció A · Dibujo técnico II Selectividad Cataluña Juny Serie 5 2026

Dibuix 2. Dièdric. Opció A

[3 punts en total]

El triangle abc-a'b'c' és la cara vertical d'una piràmide irregular situada a la seva dreta. El punt c-c' és el vèrtex d'aquesta piràmide i l'aresta ab-a'b' és un costat del pentàgon regular horitzontal que és la base de la piràmide.

a)

Dibuixeu la piràmide en les dues projeccions dièdriques. [1,5 punts]

b)

Dibuixeu el desenvolupament de les cares triangulars a partir del segment (a)-(b) desplegant-lo cap a l'esquerra. [1 punt]

c)

Escriviu en la casella situada a la part inferior de la pàgina el nombre de cares triangulars diferents que té la figura. [0,5 punts]
