Ejercicio Dibuix 2 - Opció A · Dibujo técnico II Selectividad Cataluña Juny Serie 4 2025

Tema: Dièdric · Del examen Juny Serie 4 (2025)

Enunciado

Dibuix 2. Dièdric. Opció A

[3 punts en total]

La forma del campanar de Sant Joan de Valls es pot assimilar a dos prismes regulars: un de base quadrada i un altre, al damunt, de base octagonal. Entre els dos prismes hi ha una piràmide regular de base quadrada abcd-a'b'c'd' i vèrtex v-v' que resol la transició.

a)

Determineu la intersecció entre la piràmide i el prisma octagonal, considerant que el prisma té una alçada indeterminada superior al vèrtex v-v'. [2 punts]

b)

Determineu la veritable magnitud d'una de les cares de la piràmide retallada pel prisma. [1 punt]

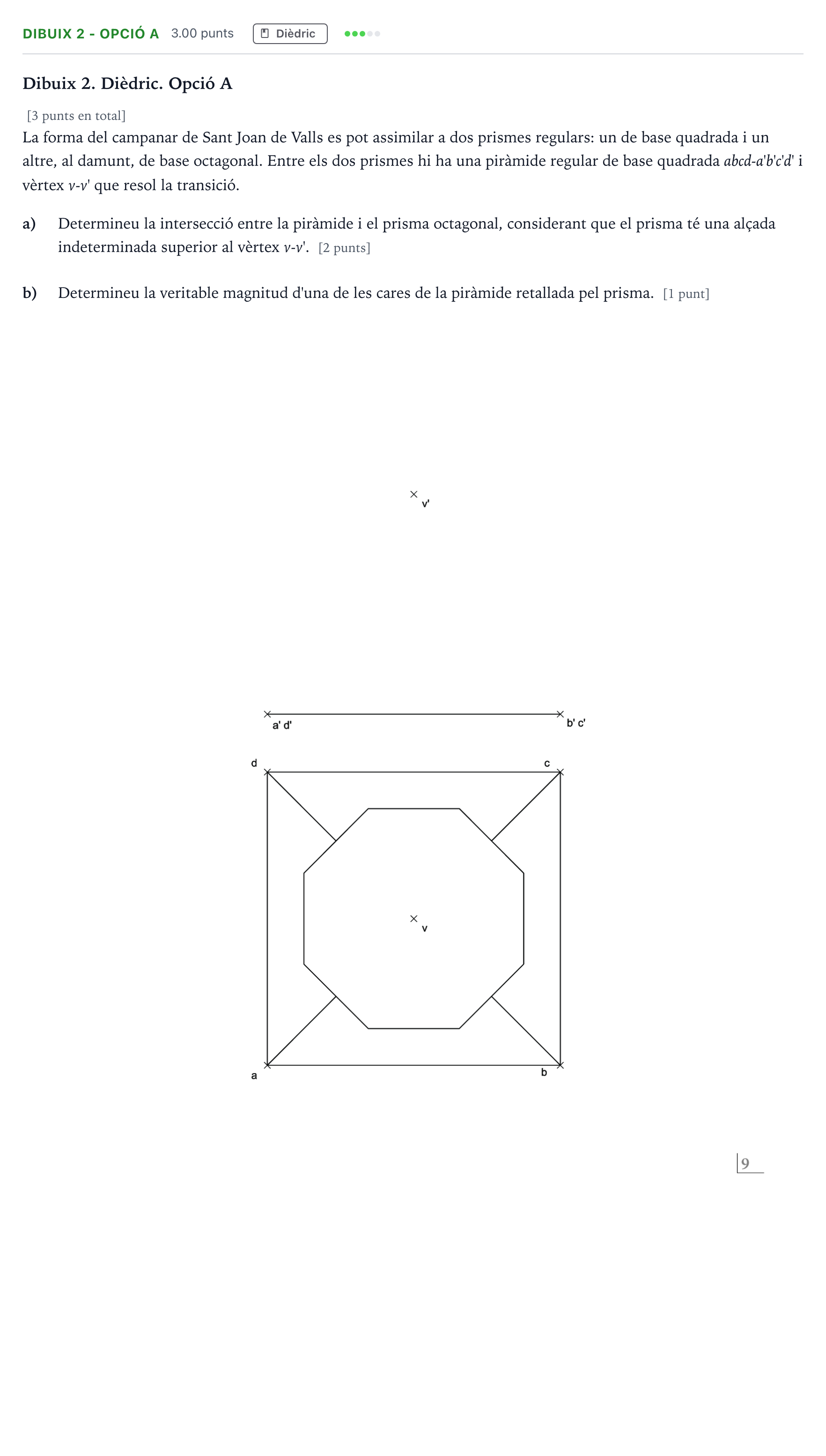

Enunciado: Ejercicio Dibuix 2 - Opció A · Dibujo técnico II Selectividad Cataluña Juny Serie 4 2025

Solución

Según los criterios oficiales de corrección

Dibuix 2. Opció A: a) Intersecció entre la piràmide i el prisma octagonal. b) Veritable magnitud d'una de les cares de la piràmide retallada pel prisma.

Solución: Resolució completa en sistema dièdric on es determina la projecció vertical de la intersecció (retallada pel prisma indefinit) i s'abat la cara lateral dreta (arestes sobre la base horitzontal) per a obtenir la veritable magnitud de la cara retallada.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
