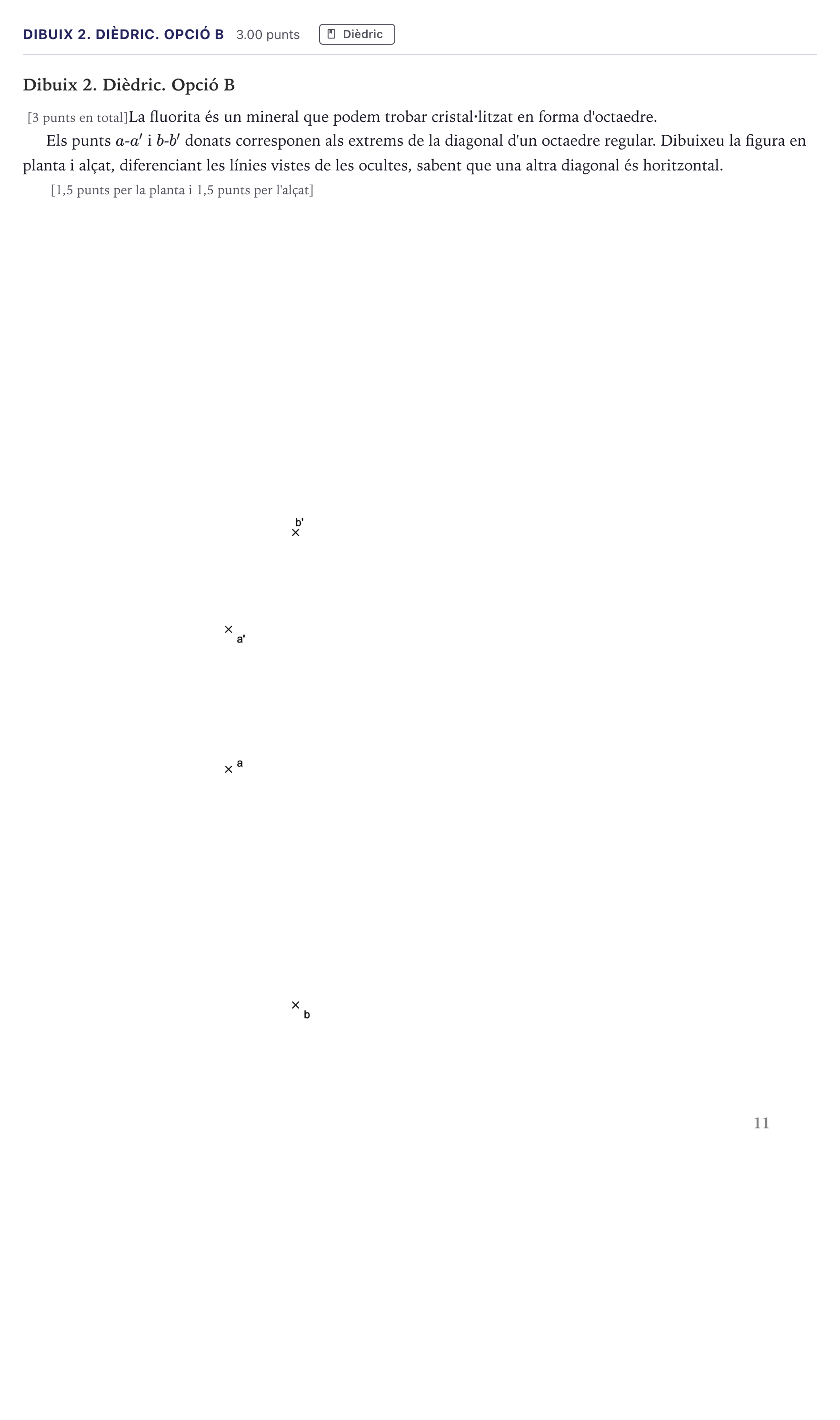

Ejercicio Dibuix 2. Dièdric. Opció B · Dibujo técnico II Selectividad Cataluña Juny Serie 5 2026

Dibuixeu la figura en planta i alçat, diferenciant les línies vistes de les ocultes, sabent que una altra diagonal és horitzontal.

Solución: Construcció de l'octaedre regular: 1. Determinació del punt central (punt mitjà del segment $ab$) i de la veritable magnitud de la diagonal donada $ab$. 2. Determinació de la secció quadrada principal o posició de la diagonal horitzontal perpendicular a $ab$ passant pel punt mitjà, amb la mateixa longitud que $ab$. 3. Obtenció de la tercera diagonal perpendicular a les dues anteriors. 4. Traçat de les arestes de l'octaedre en projecció horitzontal (planta) i projecció vertical (alçat), diferenciant correctament arestes vistes (línia contínua) i ocultes (línia discontínua).
