Enunciado

Dibuix 2. Dièdric. Opció A

[3 punts en total]

Els punts a-a', b-b' i c-c' són tres dels quatre vèrtexs d'un trapezi. Sabent que el segment ab-a'b' és un dels costats no paral·lels del polígon i que el costat ad-a'd' és el doble de llarg que el seu paral·lel, completeu la planta i l'alçat i dibuixeu el trapezi en veritable magnitud.

[1,5 punts per la planta i l'alçat del trapezi i 1,5 punts per la veritable magnitud del polígon]

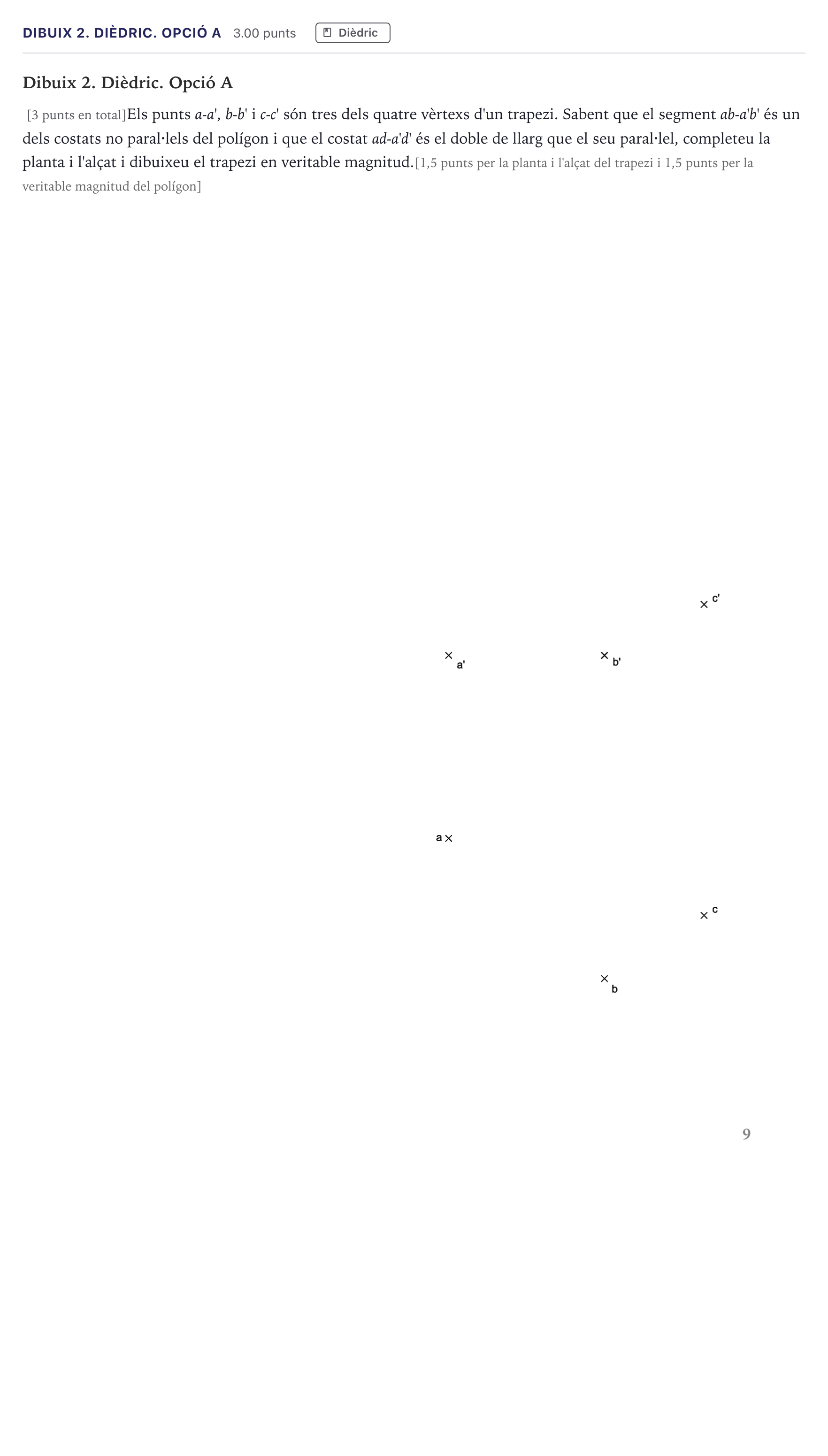

Enunciado: Ejercicio Dibuix 2. Dièdric. Opció A · Dibujo técnico II Selectividad Cataluña Setembre Serie 2 2026

Solución

Según los criterios oficiales de corrección

Completeu la planta i l'alçat i dibuixeu el trapezi en veritable magnitud.

Solución: Construcció de les projeccions dièdriques del trapezi $abcd-a'b'c'd'$ i obtenció de la seva veritable magnitud (V.M.).
