Enunciado

Dibuix 2. Dièdric. Opció A [3 punts en total]

Dissenyeu una llar de foc que tingui com a cos principal el quadrat dibuixat en planta. Tingueu en compte que el conducte de sortida de fums es troba dibuixat a l'alçat, però no a la planta. I la campana, que és una porció de piràmide irregular de base abcd-a'b'c'd' amb vèrtex v-v', és una superfície de transició entre el quadrat i el conducte de sortida de fums.

a)

Dibuixeu la campana i el conducte de sortida de fums a la planta resolent la intersecció entre la piràmide i el conducte. [1,5 punts]

b)

Dibuixeu el nou alçat a partir del quadrat a"b"c"d". [1,5 punts]

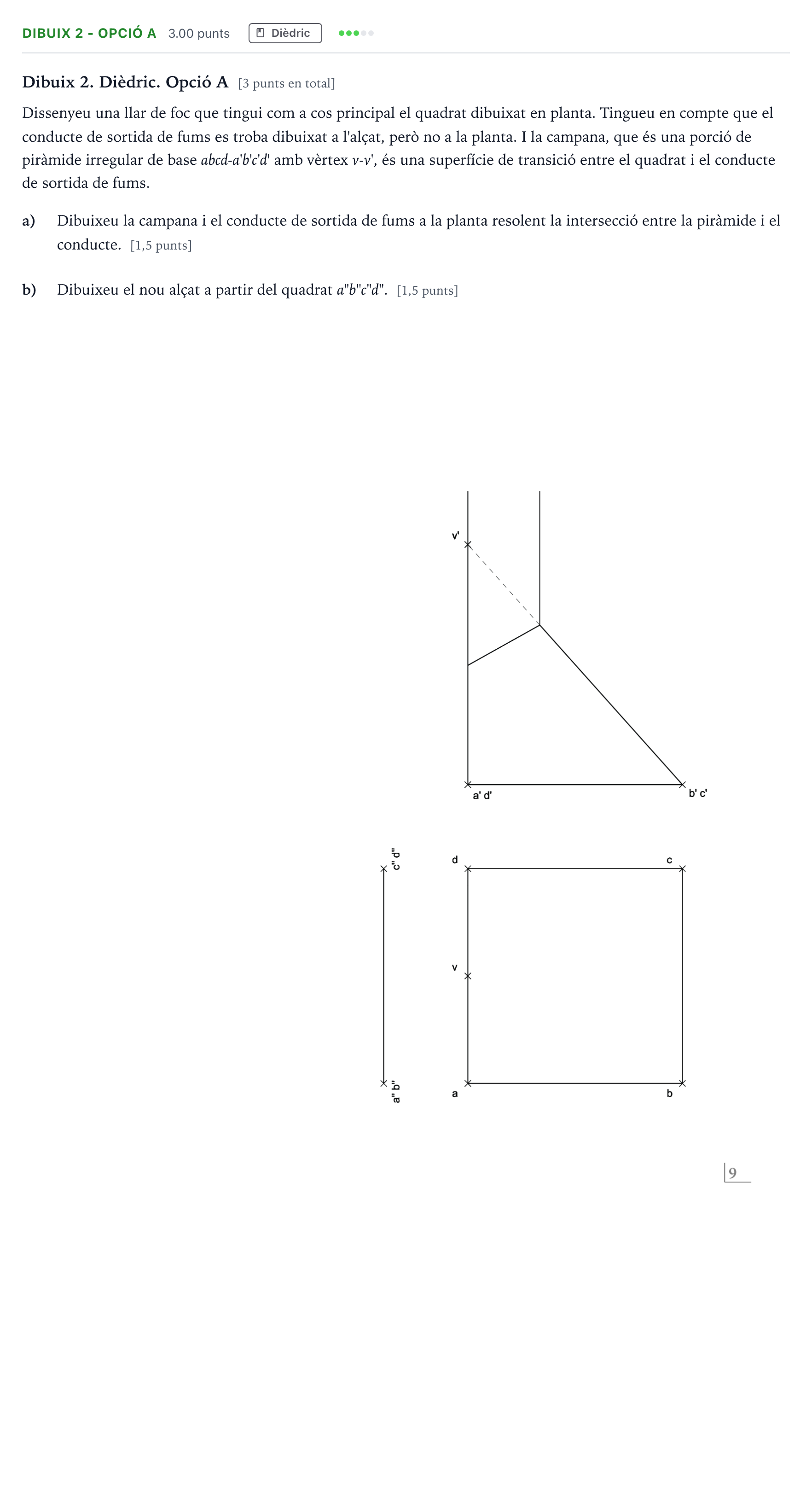

Enunciado: Ejercicio Dibuix 2 - Opció A · Dibujo técnico II Selectividad Cataluña Setembre Serie 3 2025

Solución

Según los criterios oficiales de corrección

Dibuixeu la campana i el conducte a la planta i el nou alçat a partir del quadrat a"b"c"d".

Solución: a) Resolució a la planta [1,5 punts]: - Dibuix de les arestes de la piràmide cap al vèrtex vv. - Intersecció entre el conducte prismàtic i la piràmide mitjançant projecció ortogonal de les arestes i cares des de l'alçat a la planta. - Delimitació de la campana i contorn vist del conducte. b) Nou alçat [1,5 punts]: - Trasllat de les cotes des de l'alçat principal a través de línies de referència horitzontals. - Trasllat dels allunyaments de la planta mitjançant quadrants circulars. - Traçat del tronc de piràmide de la campana i del conducte superior en el nou alçat amb arestes vistes i ocultes correctes.
