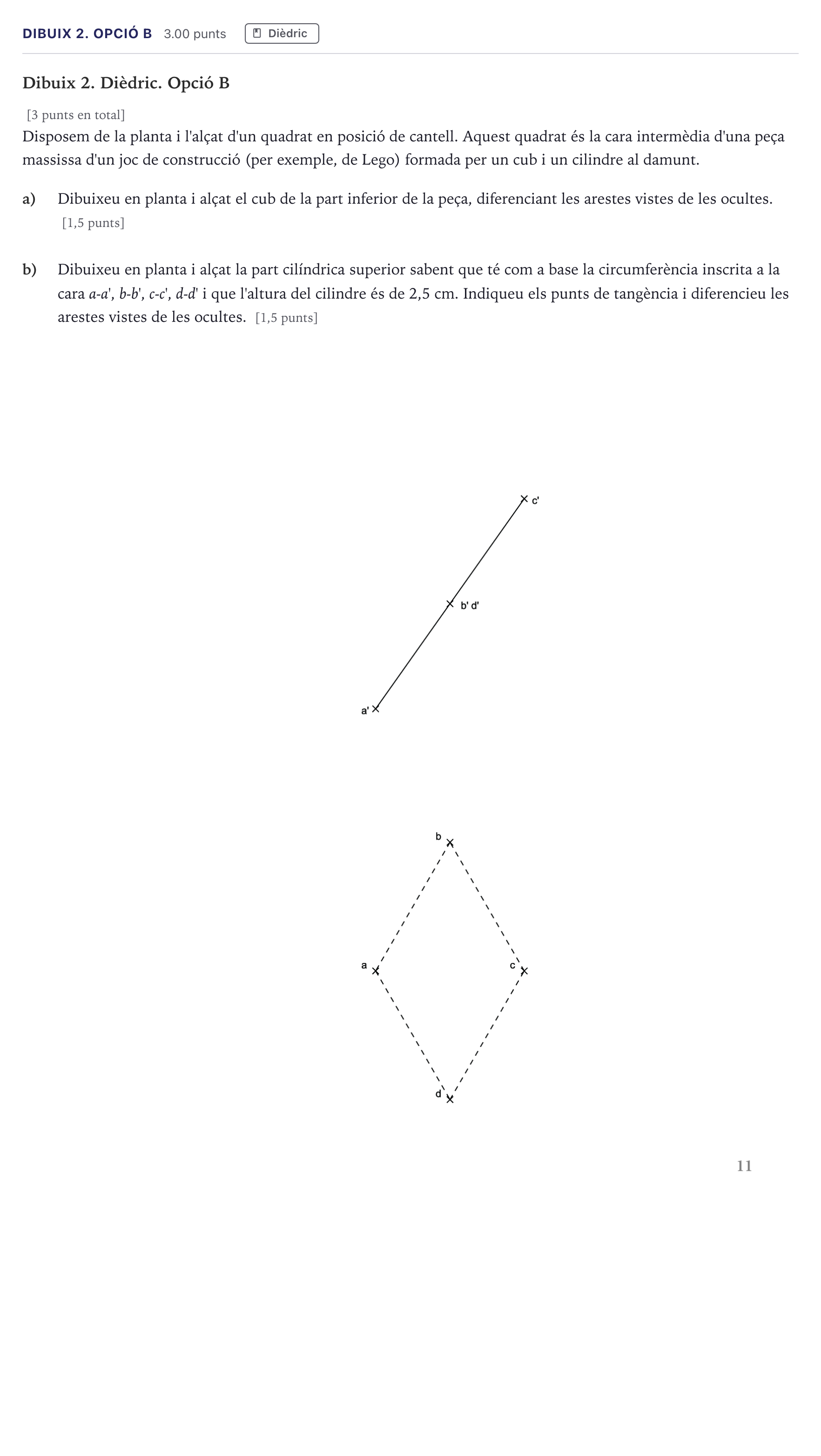

Dibuix 2. Dièdric. Opció B

[3 punts en total]

Disposem de la planta i l'alçat d'un quadrat en posició de cantell. Aquest quadrat és la cara intermèdia d'una peça massissa d'un joc de construcció (per exemple, de Lego) formada per un cub i un cilindre al damunt.

a)

Dibuixeu en planta i alçat el cub de la part inferior de la peça, diferenciant les arestes vistes de les ocultes. [1,5 punts]

b)

Dibuixeu en planta i alçat la part cilíndrica superior sabent que té com a base la circumferència inscrita a la cara a-a', b-b', c-c', d-d' i que l'altura del cilindre és de 2,5 cm. Indiqueu els punts de tangència i diferencieu les arestes vistes de les ocultes. [1,5 punts]
