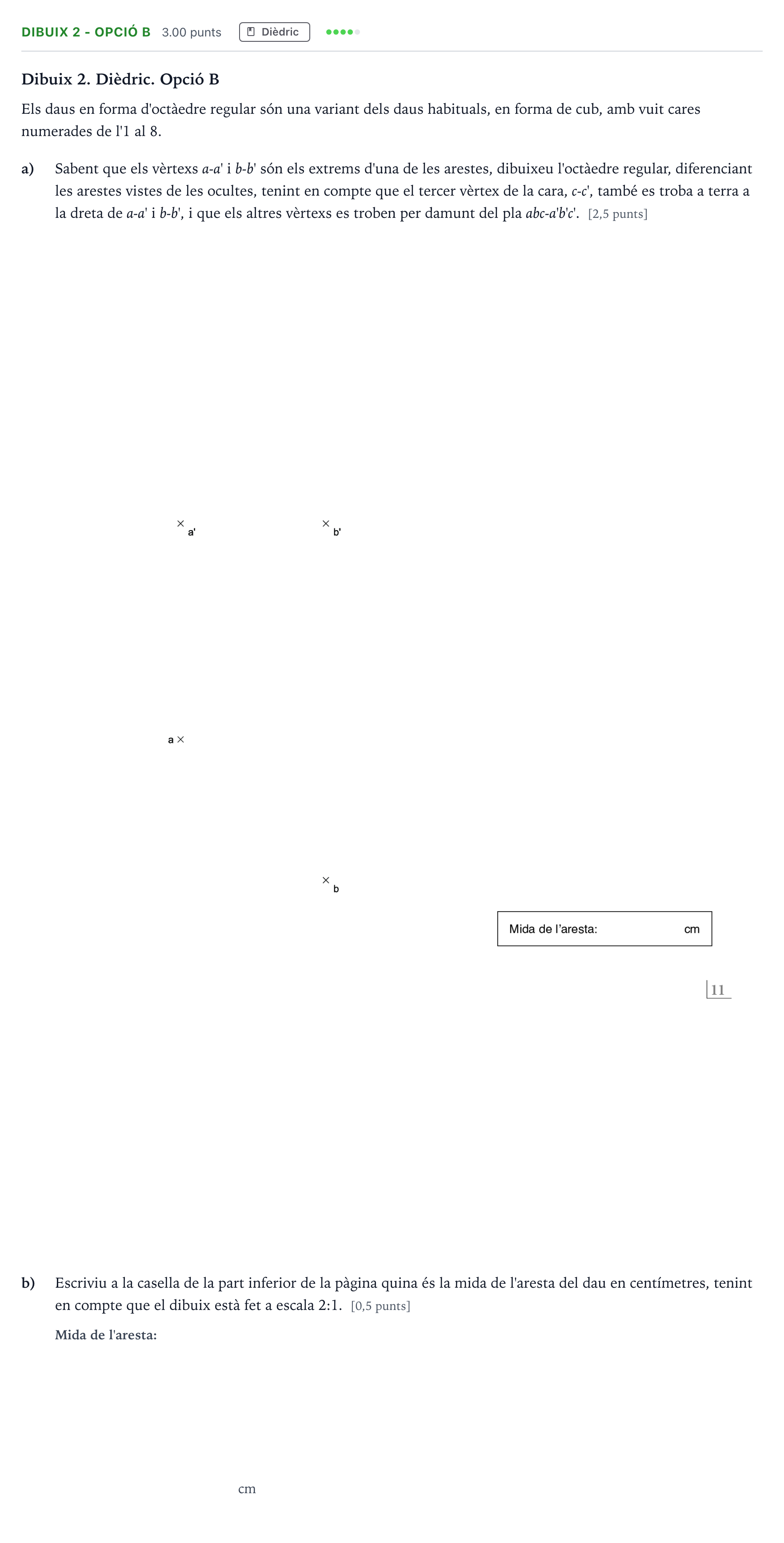

Ejercicio Dibuix 2 - Opció B · Dibujo técnico II Selectividad Cataluña Juny Serie 1 2025

Dibuix 2. Dièdric. Opció B

Els daus en forma d'octàedre regular són una variant dels daus habituals, en forma de cub, amb vuit cares numerades de l'1 al 8.

a)

Sabent que els vèrtexs a-a' i b-b' són els extrems d'una de les arestes, dibuixeu l'octàedre regular, diferenciant les arestes vistes de les ocultes, tenint en compte que el tercer vèrtex de la cara, c-c', també es troba a terra a la dreta de a-a' i b-b', i que els altres vèrtexs es troben per damunt del pla abc-a'b'c'. [2,5 punts]

b)

Escriviu a la casella de la part inferior de la pàgina quina és la mida de l'aresta del dau en centímetres, tenint en compte que el dibuix està fet a escala 2:1. [0,5 punts]

cm
