Ejercicio Dibuix 2 - Opció A · Dibujo técnico II Selectividad Cataluña Juny Serie 1 2025

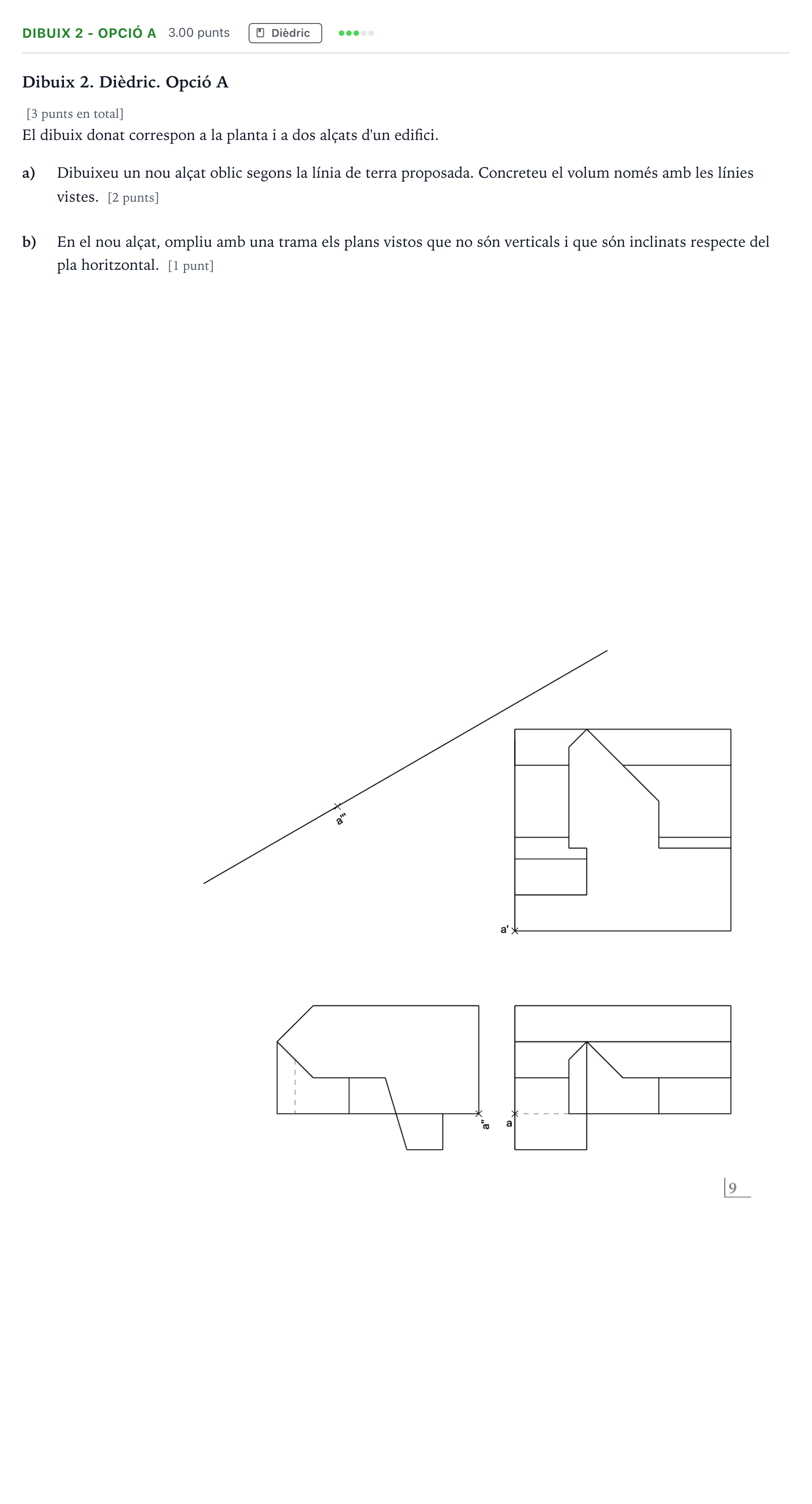

Dibuixeu un nou alçat oblic segons la línia de terra proposada i ompliu amb una trama els plans vistos inclinats no verticals.

Solución: Solució del nou alçat oblic i tramat: - Traçat del nou alçat oblic projectant perpendicularment a la nova línia de terra les posicions dels vèrtexs de la planta, conservant les cotes relatives de cadascun dels volums obtingudes dels alçats previs. - Delineació de totes les arestes vistes del conjunt de l'edificació segons la direcció visual corresponent. - Aplicació de trama o ombrejat gris als plans vistos que són inclinats respecte del pla horitzontal (faldons de coberta i plans de transició inclinats).
