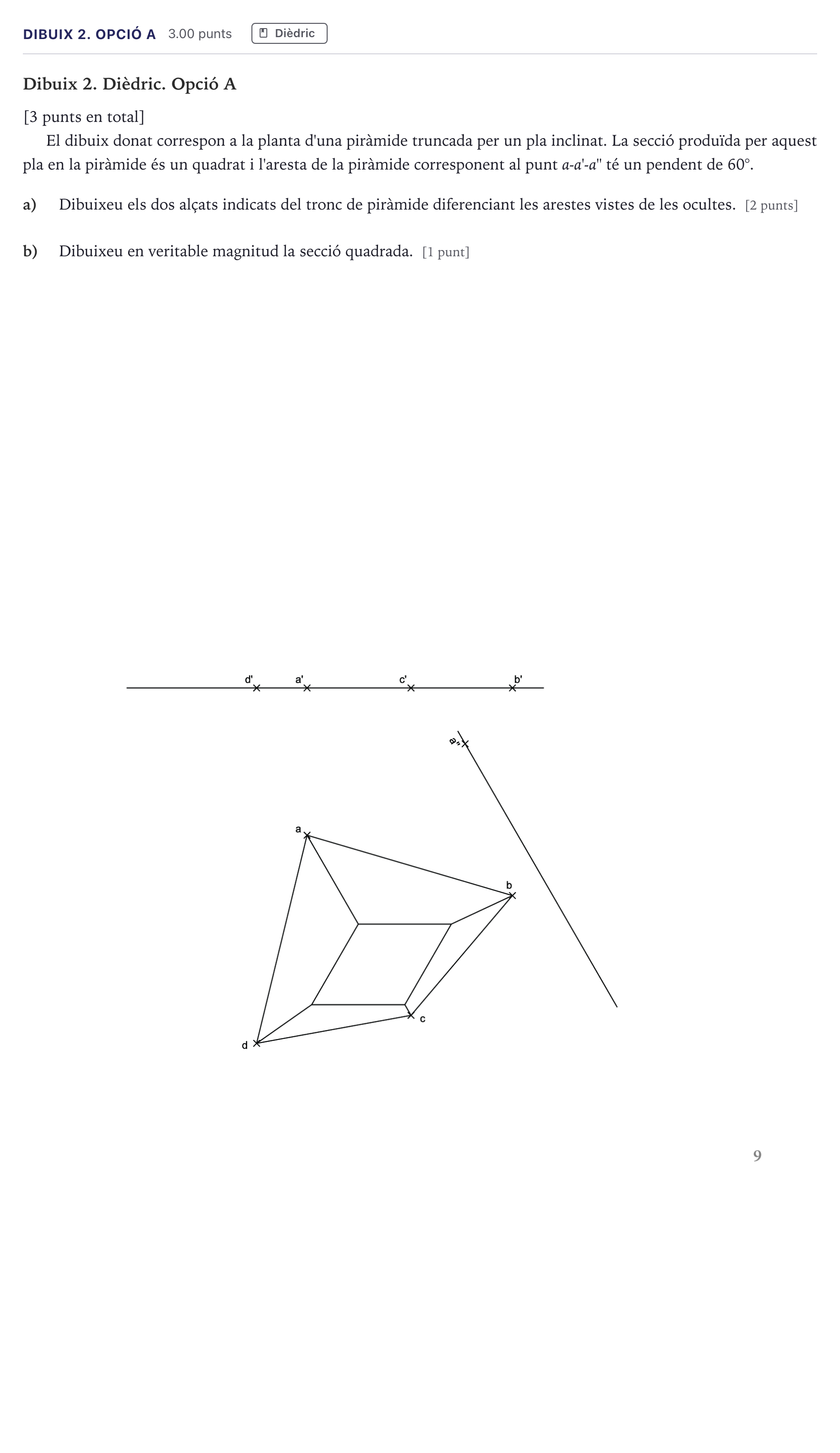

Dibuix 2. Dièdric. Opció A

[3 punts en total]

El dibuix donat correspon a la planta d'una piràmide truncada per un pla inclinat. La secció produïda per aquest pla en la piràmide és un quadrat i l'aresta de la piràmide corresponent al punt a-a'-a'' té un pendent de 60°.

a)

Dibuixeu els dos alçats indicats del tronc de piràmide diferenciant les arestes vistes de les ocultes. [2 punts]

b)

Dibuixeu en veritable magnitud la secció quadrada. [1 punt]

Enunciado: Ejercicio Dibuix 2. Opció A · Dibujo técnico II Selectividad Cataluña Juny Serie 1 2026

Solución

Según los criterios oficiales de corrección

Dibuixeu els dos alçats indicats del tronc de piràmide diferenciant les arestes vistes de les ocultes i la veritable magnitud de la secció quadrada.

Solución: Construcció completa dels dos alçats (alçat principal frontal i alçat auxiliar lateral) del tronc de piràmide representant el traç continu per a les arestes vistes i discontinu per a les ocultes, i abatiment de la secció sobre el pla horitzontal per a obtenir la secció quadrada en veritable magnitud.
