Ejercicio Dibuix 2 - Opció B · Dibujo técnico II Selectividad Cataluña Setembre Serie 3 2025

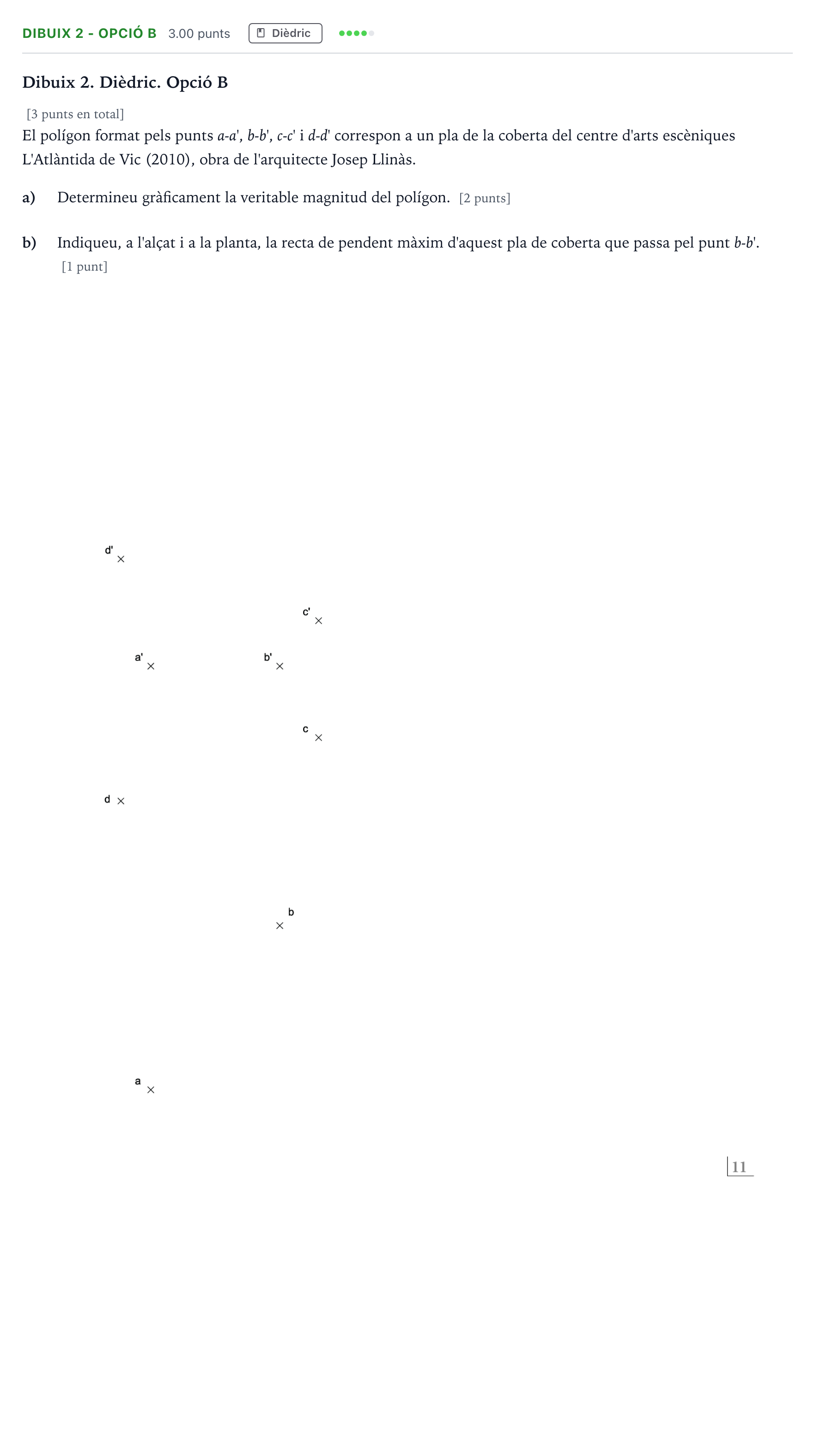

Dibuix 2. Dièdric. Opció B: a) Determineu gràficament la veritable magnitud del polígon. b) Indiqueu, a l'alçat i a la planta, la recta de pendent màxim d'aquest pla de coberta que passa pel punt b-b'.

Solución: a) Veritable magnitud del polígon: S'obté la veritable magnitud del quadrilàter $a-b-c-d$ mitjançant un canvi de pla (projectant el pla com a projectant o de cantell recolzant-se en la recta horitzontal de pla $a-b$) i posterior abatiment sobre el pla horitzontal, o directament per abatiment al voltant de la traça/recta horitzontal $a-b$. b) Recta de màxim pendent: La recta de pendent màxim que passa per $b-b'$ té la seva projecció horitzontal perpendicular a la projecció horitzontal de la recta horitzontal de pla ($a-b$). Es determina la seva projecció vertical a l'alçat a partir dels punts de tall amb els segments del polígon.
