Ejercicio Dibuix 2. Opció B · Dibujo técnico II Selectividad Cataluña Juny Serie 5 2024

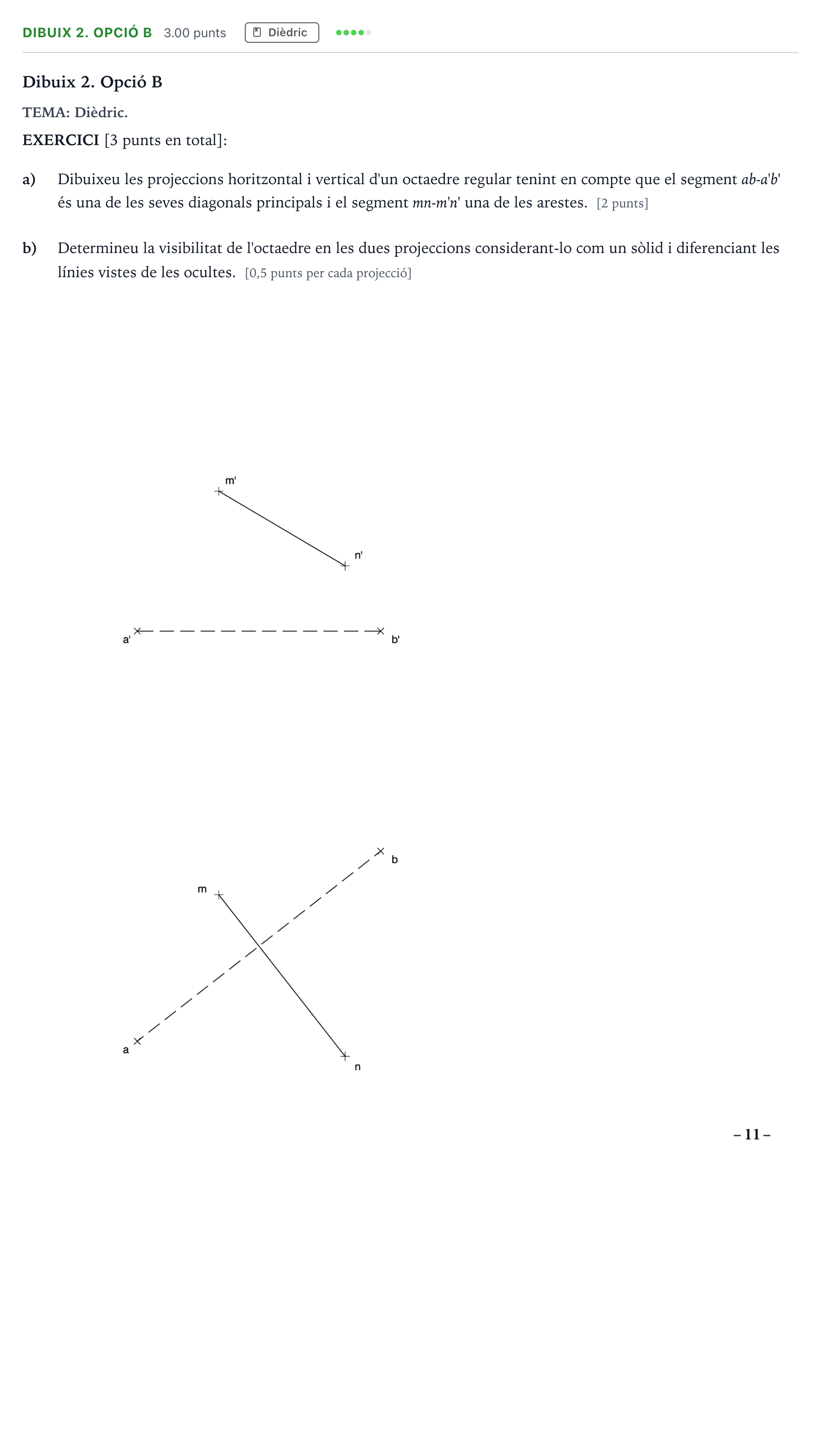

a) Dibuixeu les projeccions horitzontal i vertical d'un octaedre regular tenint en compte que el segment ab-a'b' és una de les seves diagonals principals i el segment mn-m'n' una de les arestes. b) Determineu la visibilitat de l'octaedre en les dues projeccions considerant-lo com un sòlid i diferenciant les línies vistes de les ocultes.

Solución: Construcció de l'octaedre regular a partir de la vista auxiliar al llarg de la diagonal principal $ab-a'b'$ (projectant la diagonal com un punt $a''-b''$) i trasllat de les cotes i allunyaments dels vèrtexs a les projeccions vertical i horitzontal, representant les arestes vistes amb línia contínua i les ocultes amb línia discontínua.
