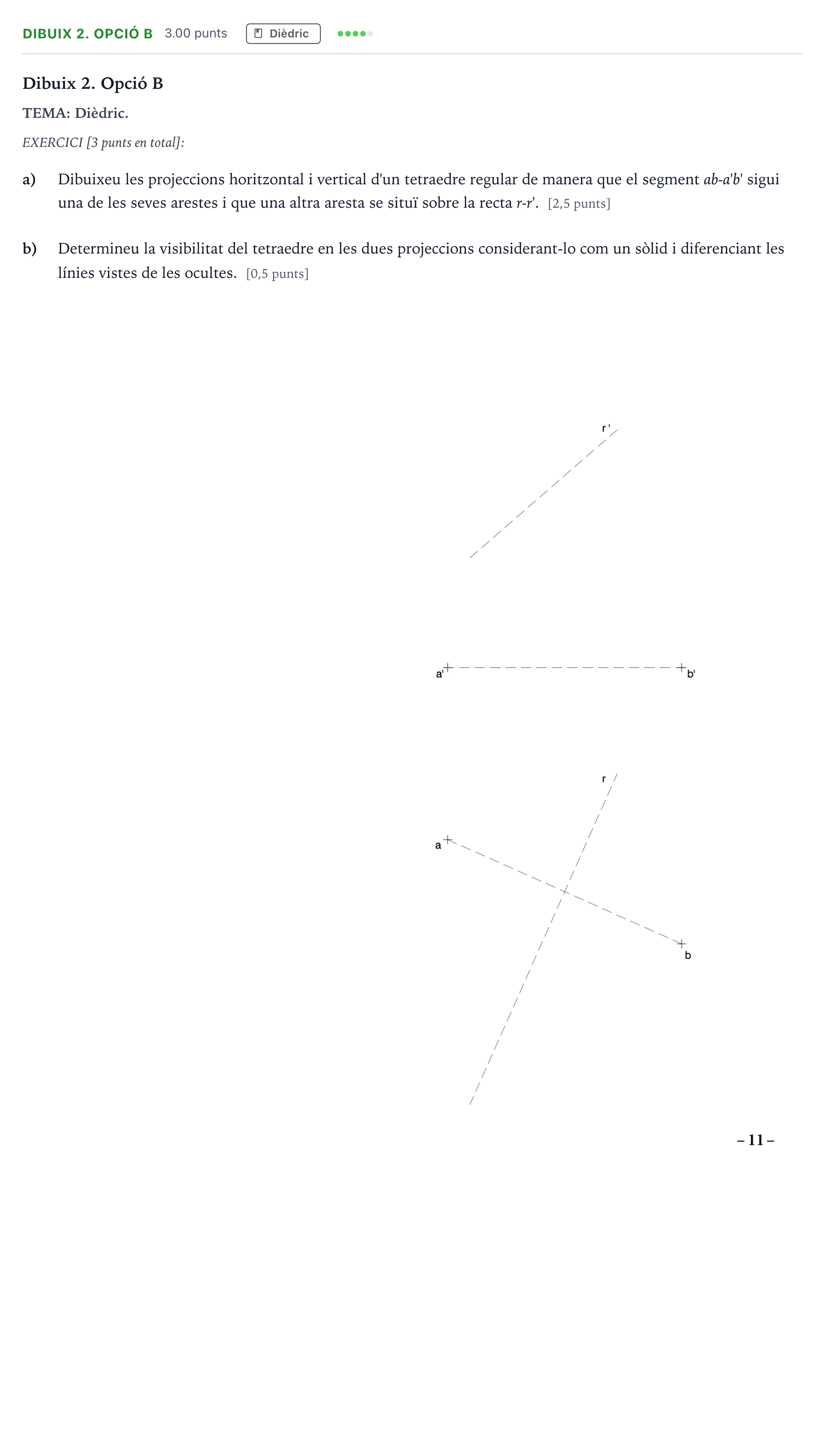

Ejercicio Dibuix 2. Opció B · Dibujo técnico II Selectividad Cataluña Juny Serie 1 2024

Dibuixeu les projeccions horitzontal i vertical d'un tetraedre regular amb l'aresta ab-a'b' i l'aresta oposada sobre r-r', determinant la visibilitat.

Solución: Resolució geomètrica completa mitjançant la determinació de la veritable magnitud de l'aresta $L$ a partir de la projecció horitzontal d'un segment paral·lel al pla horitzontal (ja que $a'b'$ és horitzontal), la construcció de la secció principal auxiliar per obtenir la distància entre arestes oposades i les altures de cota $h_1$ i $h_2$, i la determinació dels vèrtexs sobre la recta $r-r'$. La visibilitat es resol analitzant el contorn aparent en ambdues projeccions i la cota i allunyament de les arestes creuades.
