Ejercicio Dibuix 2. Opció A · Dibujo técnico II Selectividad Cataluña Juny Serie 5 2024

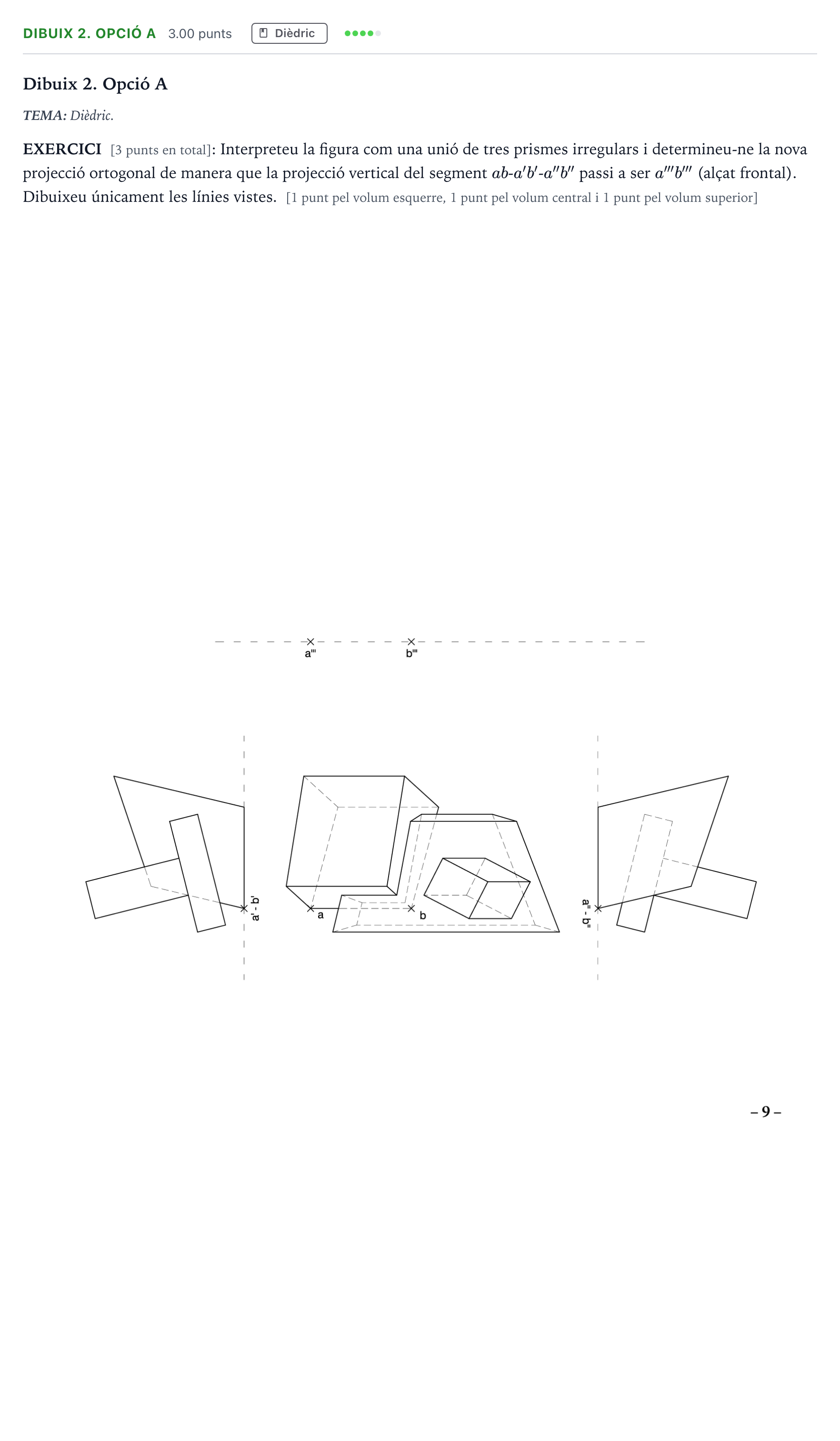

Interpreteu la figura com una unió de tres prismes irregulars i determineu-ne la nova projecció ortogonal de manera que la projecció vertical del segment ab-a'b'-a''b'' passi a ser a'''b''' (alçat frontal). Dibuixeu únicament les línies vistes.

Solución: Construcció de la nova projecció ortogonal (alçat frontal): - Projecció de tots els vèrtexs dels tres volums mantenint les cotes originals. - Determinació de la visibilitat de cadascuna de les arestes dels tres prismes (volum esquerre, volum central i volum superior). - Representació exclusivament de les línies vistes.
