Ejercicio Dibuix 2. Opció A · Dibujo técnico II Selectividad Cataluña Setembre Serie 3 2024

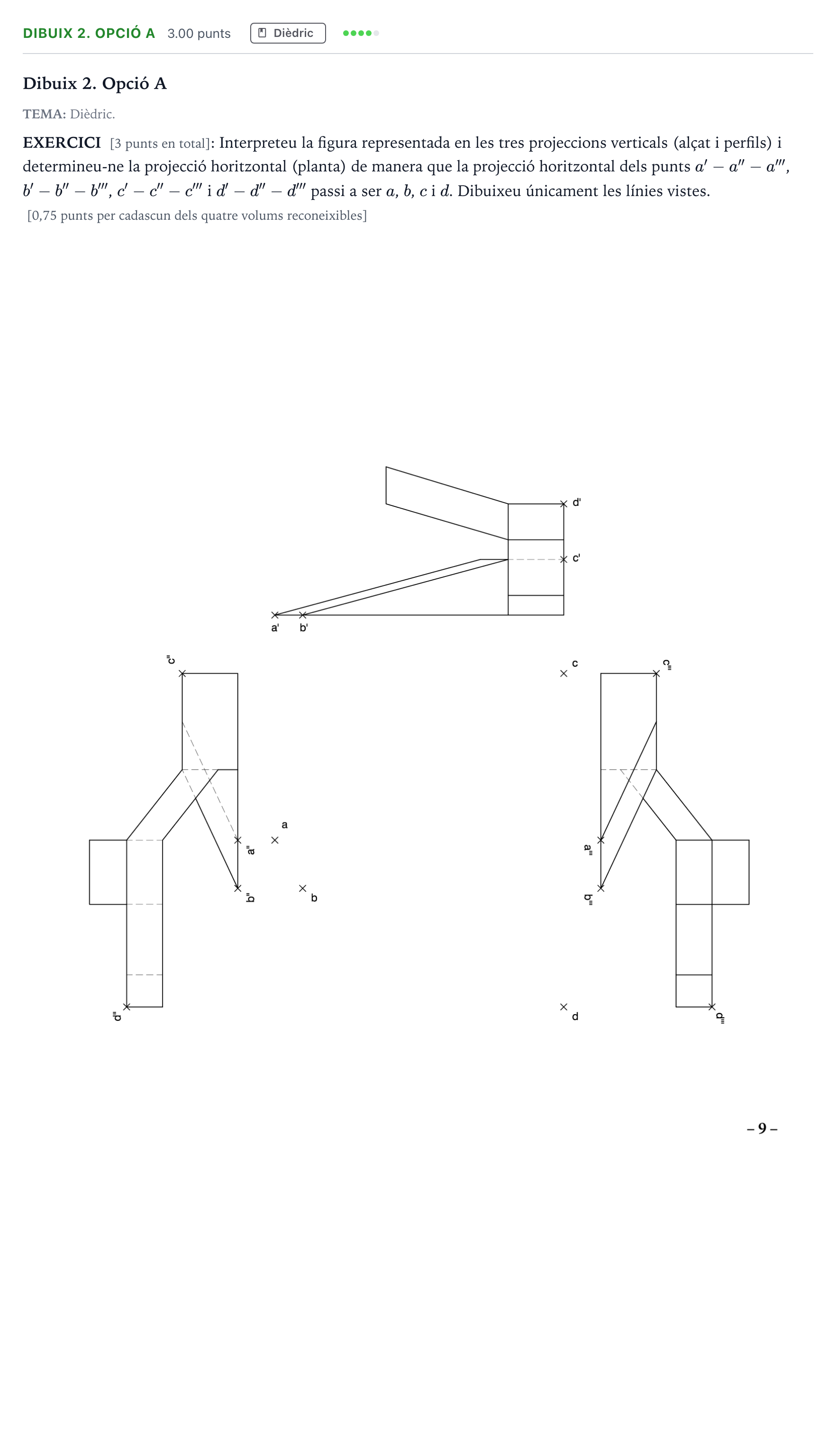

Interpreteu la figura representada en les tres projeccions verticals (alçat i perfils) i determineu-ne la projecció horitzontal (planta) de manera que la projecció horitzontal dels punts a'-a''-a''', b'-b''-b''', c'-c''-c''' i d'-d''-d''' passi a ser a, b, c i d. Dibuixeu únicament les línies vistes.

Solución: Solució gràfica de la planta: - Determinació de la planta dels 4 volums que componen la peça. - Es representen únicament les arestes vistes (contorn exterior i línies d'intersecció visibles des de dalt). - Coincidència dels punts $a, b, c, d$ en les seves respectives posicions assenyalades a la plantilla.
