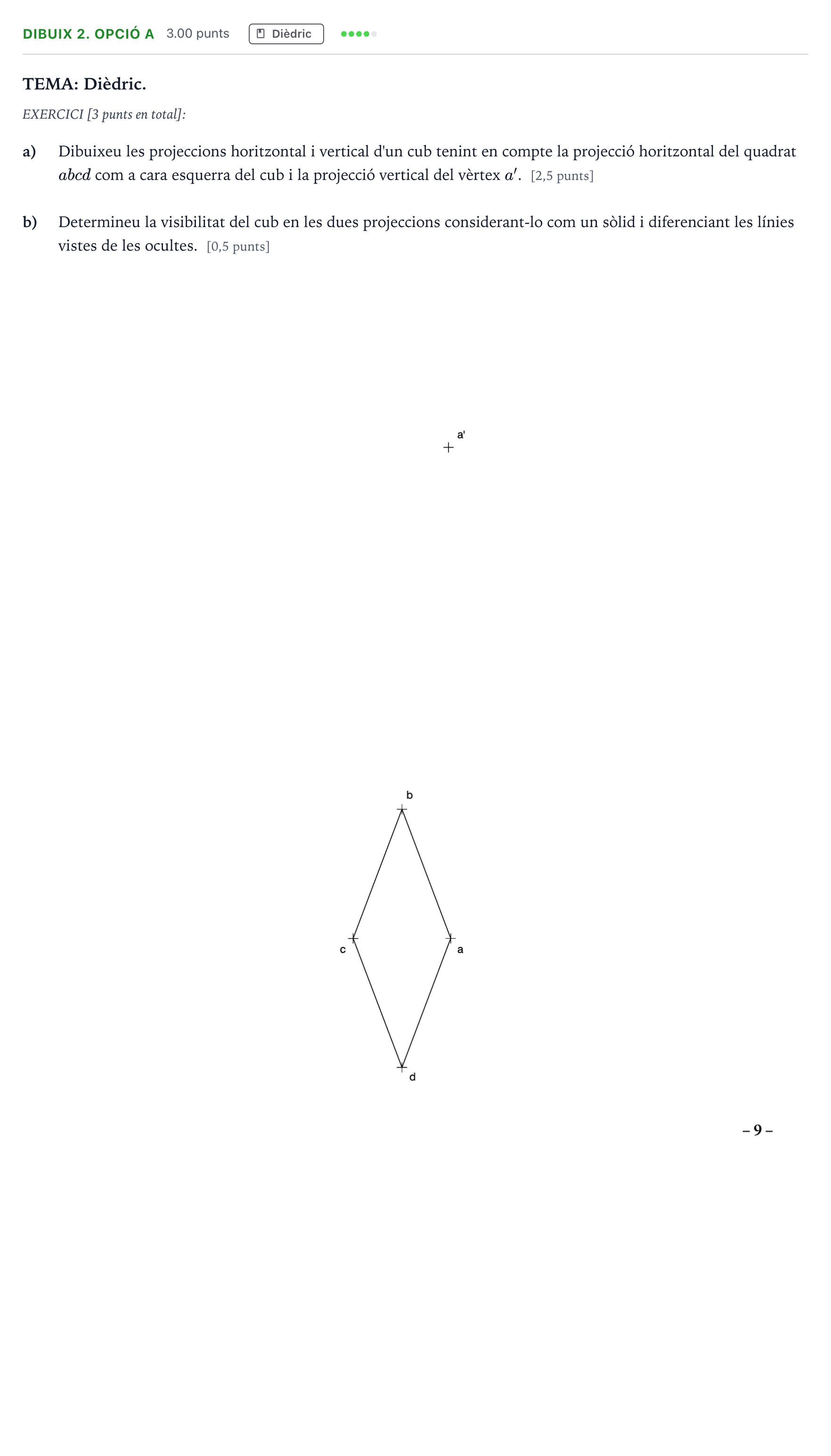

Ejercicio Dibuix 2. Opció A · Dibujo técnico II Selectividad Cataluña Juny Serie 1 2024

a) Dibuixeu les projeccions horitzontal i vertical d'un cub... b) Determineu la visibilitat del cub...

Solución: Construcció gràfica: - Trobar la verdadera magnitud del costat $L$ del quadrat $abcd$ (mitjançant abatiment o gir de la cara). - Traçar les arestes perpendiculars a la cara $abcd$ amb longitud $L$. - Determinar les projeccions dels 8 vèrtexs del cub en projecció vertical i horitzontal. - Estudi de visibilitat: arestes vistes en línia contínua gruixuda i arestes ocultes en línia discontínua a ambdues projeccions.
