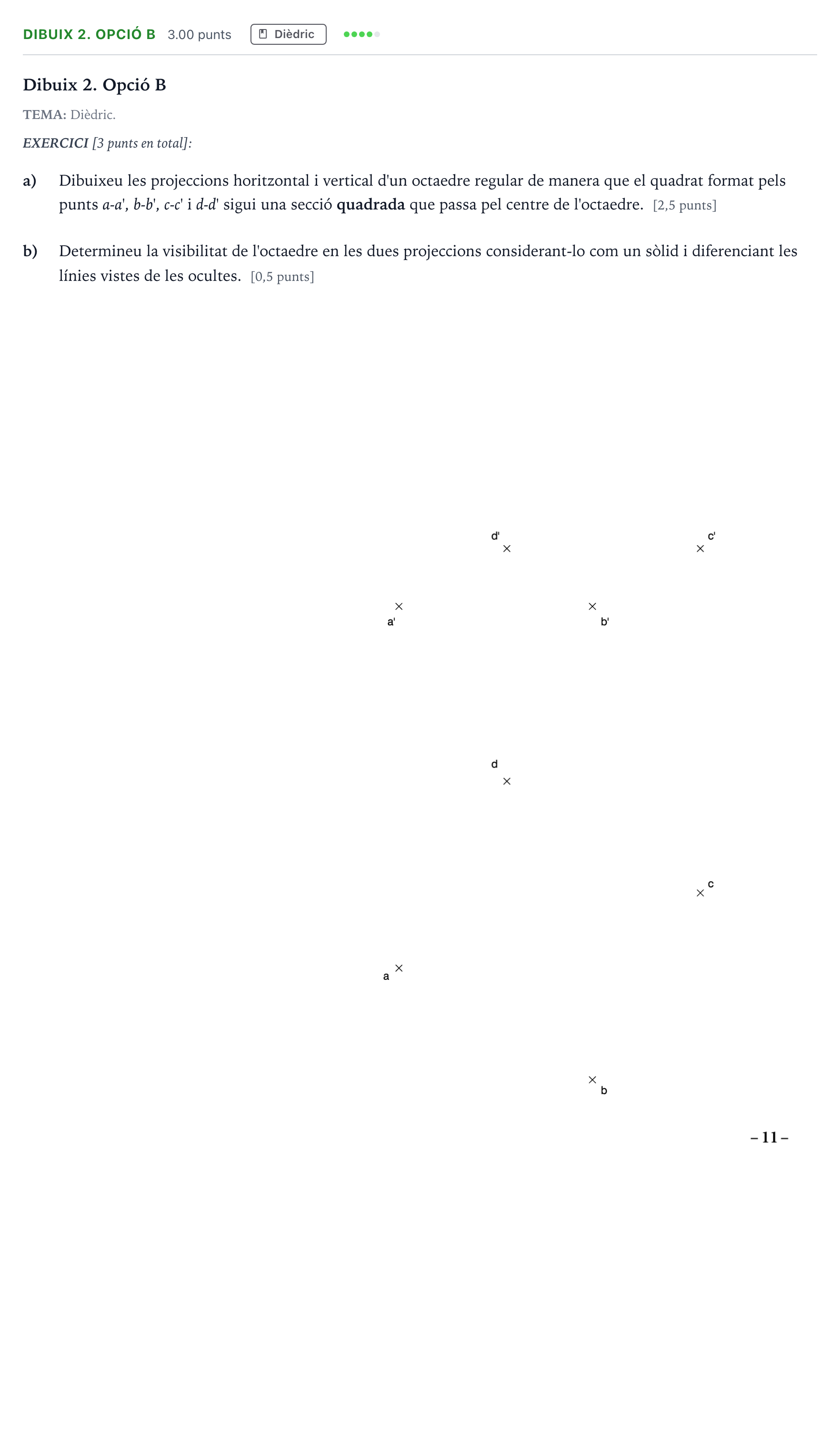

Ejercicio Dibuix 2. Opció B · Dibujo técnico II Selectividad Cataluña Setembre Serie 3 2024

a) Dibuixeu les projeccions horitzontal i vertical d'un octaedre regular de manera que el quadrat format pels punts a-a', b-b', c-c' i d-d' sigui una secció quadrada que passa pel centre de l'octaedre. b) Determineu la visibilitat de l'octaedre en les dues projeccions considerant-lo com un sòlid i diferenciant les línies vistes de les ocultes.

Solución: Construcció de les projeccions dièdriques de l'octaedre regular a partir de la secció quadrada $a\text{-}b\text{-}c\text{-}d$ i determinació de la visibilitat completa (arestes vistes amb traç continu i ocultes amb traç discontinu).
