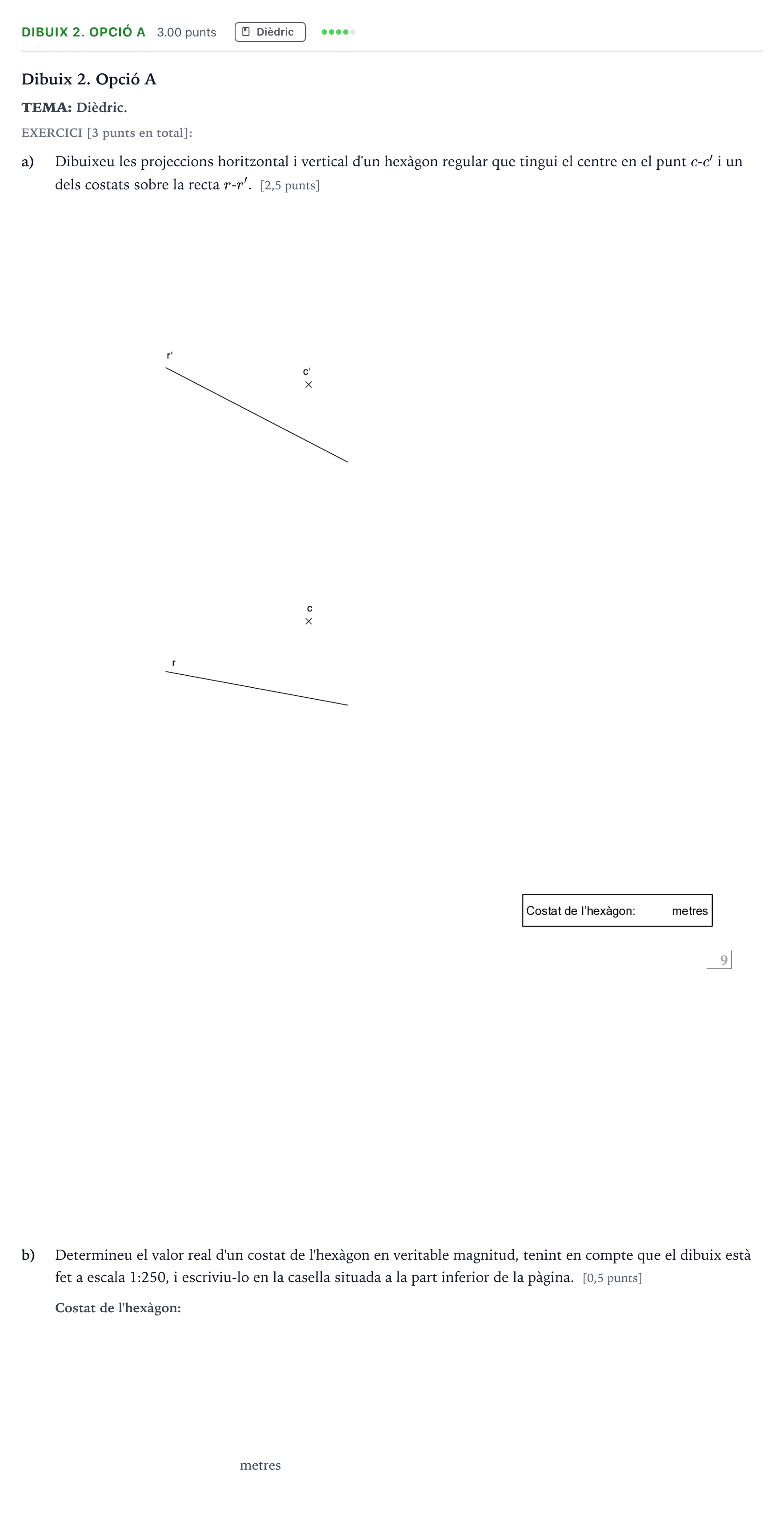

Ejercicio Dibuix 2. Opció A · Dibujo técnico II Selectividad Cataluña Juny Serie 1 2023

a) Dibuixeu les projeccions horitzontal i vertical d'un hexàgon regular que tingui el centre en el punt c-c' i un dels costats sobre la recta r-r'.

Solución: Construcció de les projeccions horitzontal i vertical de l'hexàgon regular a partir de l'abatiment del pla determinat pel centre $c$ i la recta $r$.

b) Determineu el valor real d'un costat de l'hexàgon en veritable magnitud, tenint en compte que el dibuix està fet a escala 1:250, i escriviu-lo en la casella situada a la part inferior de la pàgina.

Solución: 7,5 / 7.5
