Ejercicio Dibuix 2. Opció A · Dibujo técnico II Selectividad Cataluña Setembre Serie 2 2023

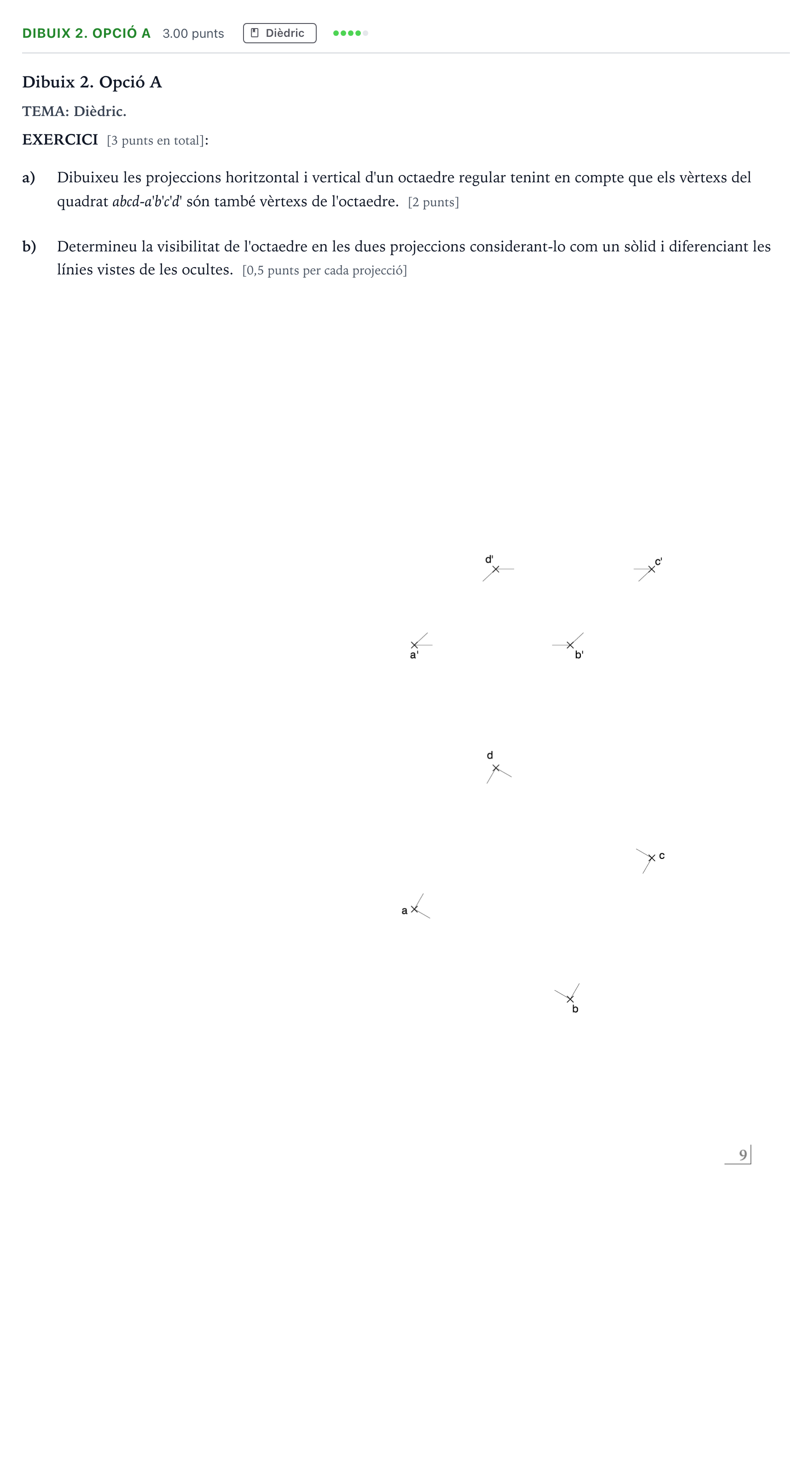

Dibuixeu les projeccions horitzontal i vertical d'un octaedre regular tenint en compte que els vèrtexs del quadrat abcd-a'b'c'd' són també vèrtexs de l'octaedre i determineu la visibilitat.

Solución: Construcció completa de les projeccions horitzontal i vertical de l'octaedre regular: - Determinació del centre del quadrat mitjançant la intersecció de les seves diagonals. - Càlcul de la veritable magnitud de la diagonal de l'octaedre (mitjançant abatiment o canvi de pla del quadrat). - Traçat de la recta perpendicular al pla del quadrat pel seu centre i situació dels dos vèrtexs restants a distància meitat de la diagonal a cada costat del pla. - Unió de vèrtexs i determinació de les arestes vistes (línia contínua gruixuda) i ocultes (línia discontínua) tant en la projecció horitzontal com en la vertical.
