Ejercicio Dibuix 2. Opció B · Dibujo técnico II Selectividad Cataluña Juny Serie 1 2023

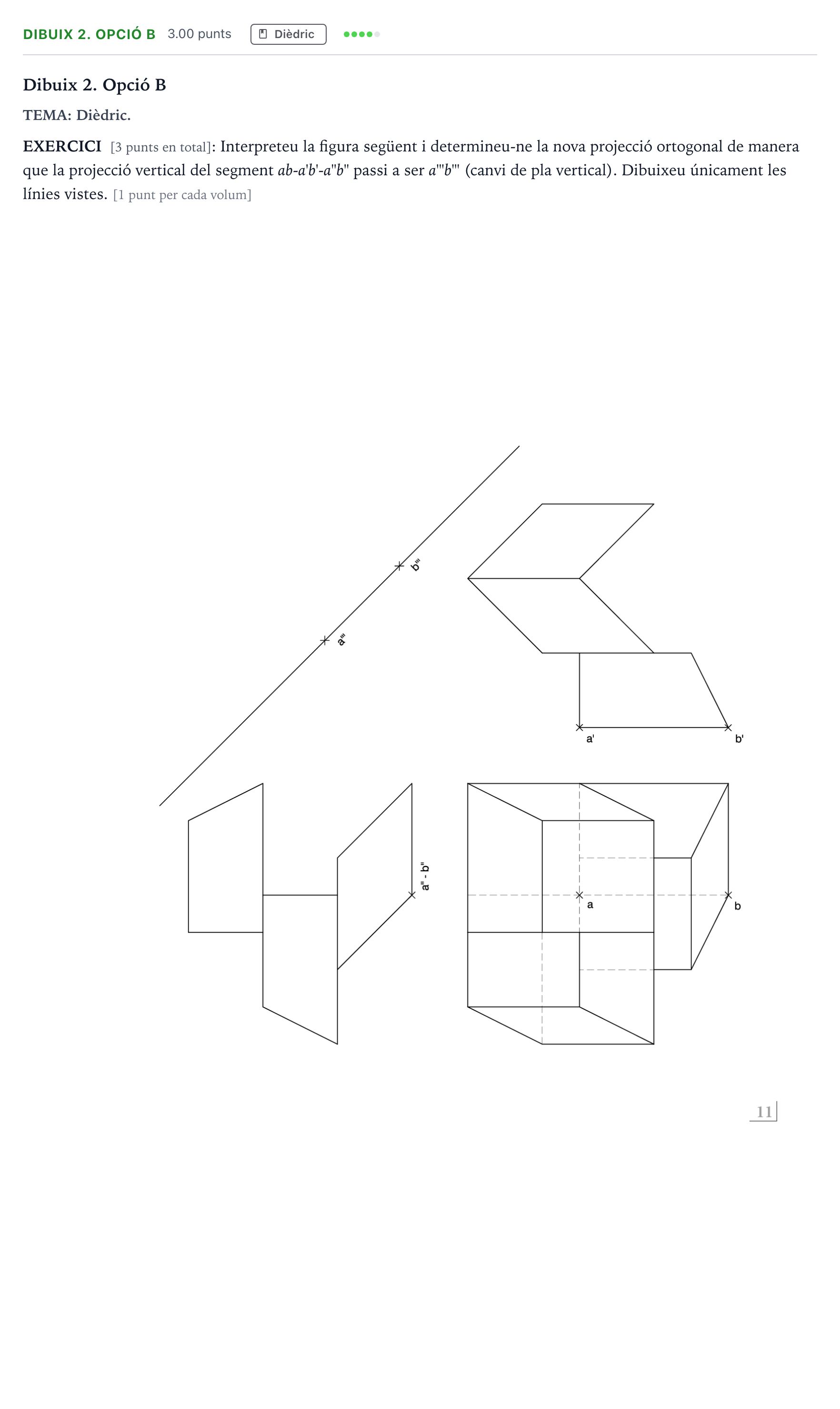

Interpreteu la figura següent i determineu-ne la nova projecció ortogonal de manera que la projecció vertical del segment ab-a'b'-a''b'' passi a ser a'''b''' (canvi de pla vertical). Dibuixeu únicament les línies vistes.

Solución: Nova projecció ortogonal en el pla vertical canviat: - Perpendiculars des de la planta a la nova línia de terra definida per la direcció del segment $a'''b'''$. - Trasllat directe de les cotes respectives de cada vèrtex dels tres volums des de les projeccions verticals anteriors. - Delineació exclusivament de les arestes vistes dels tres volums des de la nova direcció de visualització.
