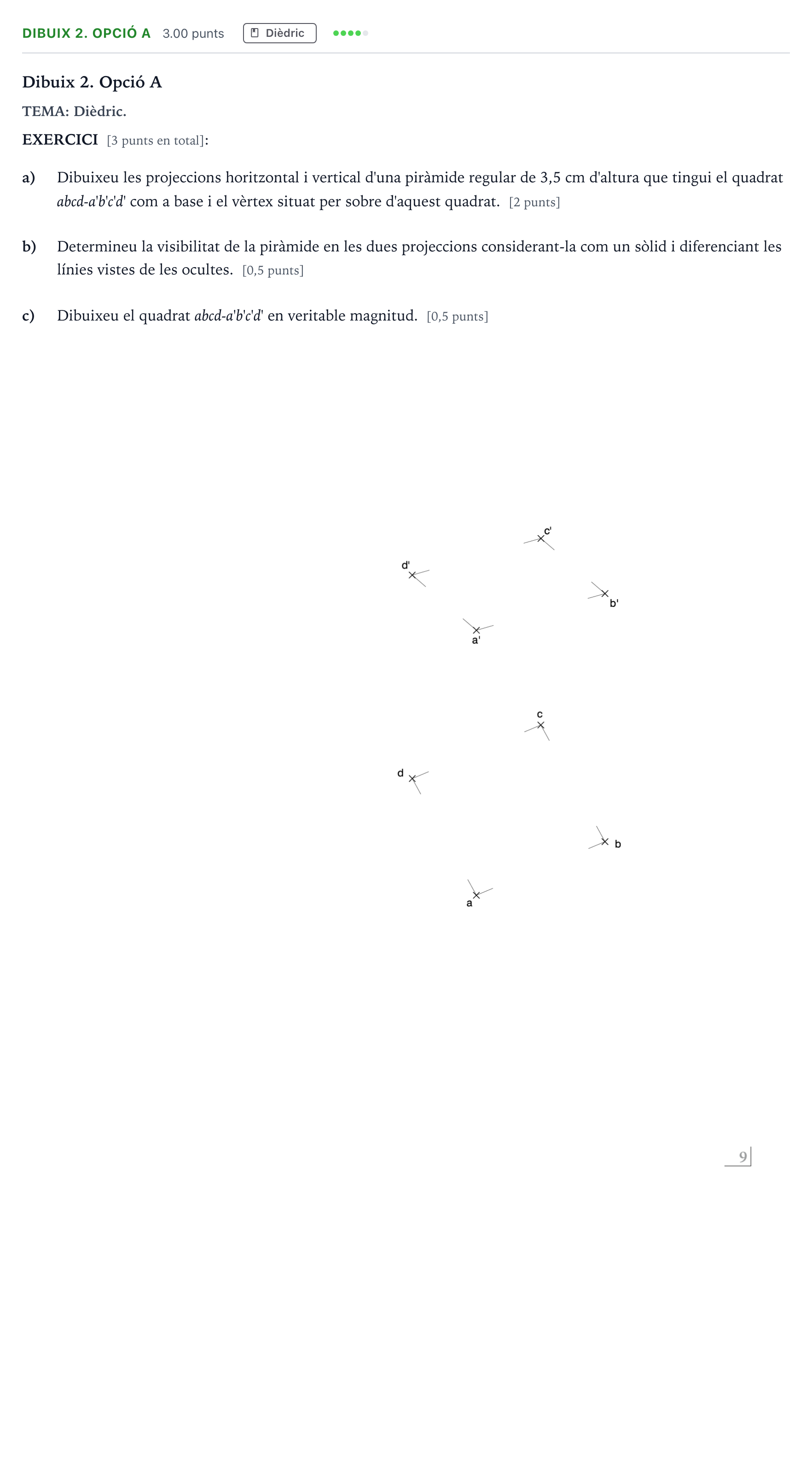

Ejercicio Dibuix 2. Opció A · Dibujo técnico II Selectividad Cataluña Juny Serie 5 2023

a) Dibuixeu les projeccions horitzontal i vertical d'una piràmide regular de 3,5 cm d'altura que tingui el quadrat abcd-a'b'c'd' com a base i el vèrtex situat per sobre d'aquest quadrat. b) Determineu la visibilitat de la piràmide en les dues projeccions considerant-la com un sòlid i diferenciant les línies vistes de les ocultes. c) Dibuixeu el quadrat abcd-a'b'c'd' en veritable magnitud.

Solución: Resolució geomètrica completa de la piràmide regular en projecció dièdrica: - a) Projeccions horitzontal i vertical de la piràmide amb altura de 3,5 cm perpendicular al pla de la base i vèrtex superior. - b) Traçat de les arestes vistes (línia contínua) i ocultes (línia discontínua) en ambdues projeccions. - c) Abatiment del pla de la base per obtenir el quadrat en veritable magnitud.
