Ejercicio Dibuix 2. Opció B · Dibujo técnico II Selectividad Cataluña Setembre Serie 2 2023

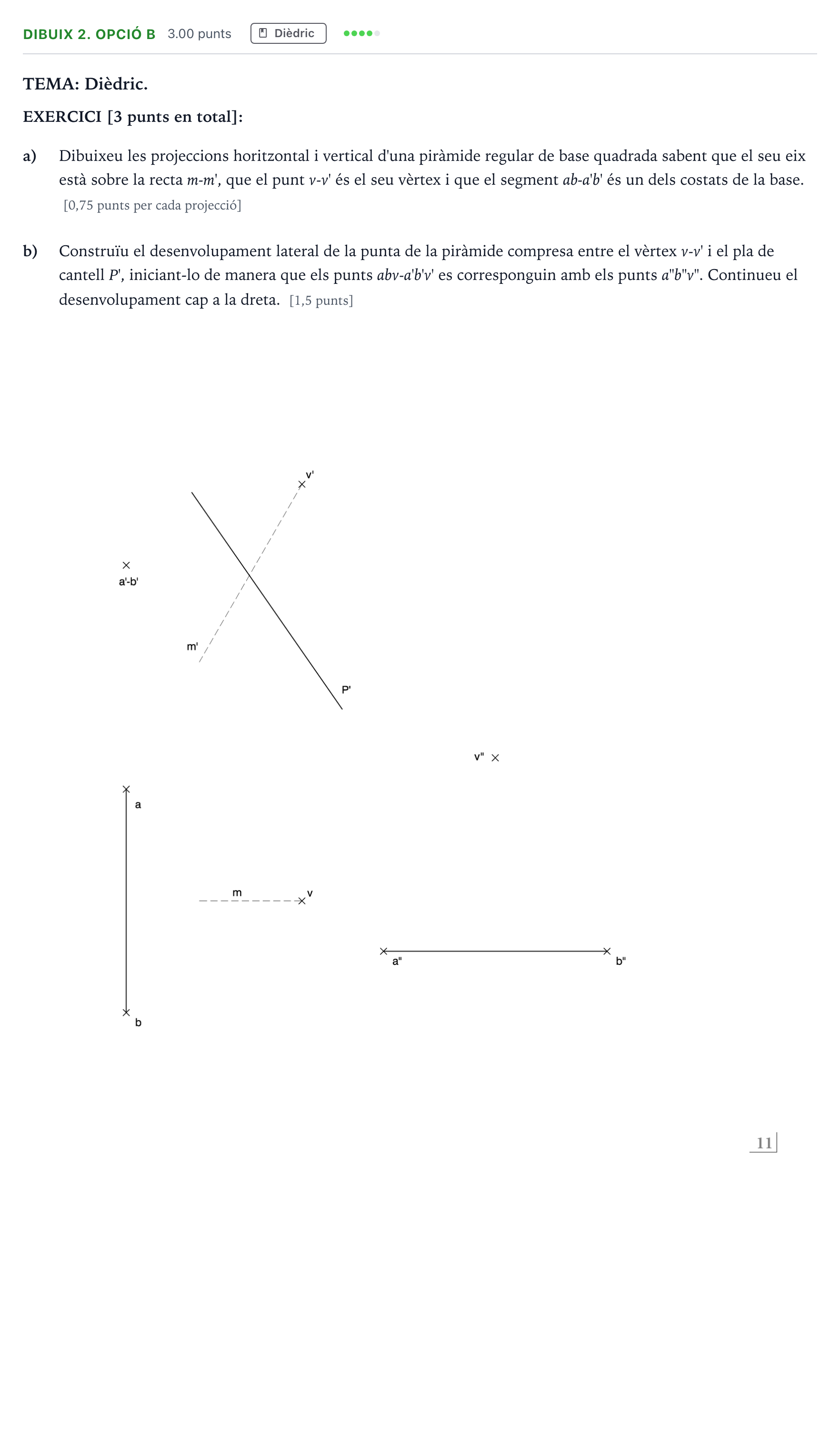

Dibuixeu les projeccions horitzontal i vertical d'una piràmide regular de base quadrada i construïu el desenvolupament lateral de la punta de la piràmide compresa entre el vèrtex v-v' i el pla de cantell P'.

Solución: a) Projeccions de la piràmide: - Projecció horitzontal de la base quadrada i arestes que convergeixen a $v$. - Projecció vertical del vèrtex $v'$ i cares de la piràmide. b) Desenvolupament lateral: - Desenvolupament de les quatre cares laterals a partir de la magnitud de les arestes. - Secció produïda pel pla de cantell $P'$ portada sobre el desenvolupament cap a la dreta a partir de $a''b''v''$.
