Ejercicio Dibuix 2. Opció B · Dibujo técnico II Selectividad Cataluña Juny Serie 2 2022

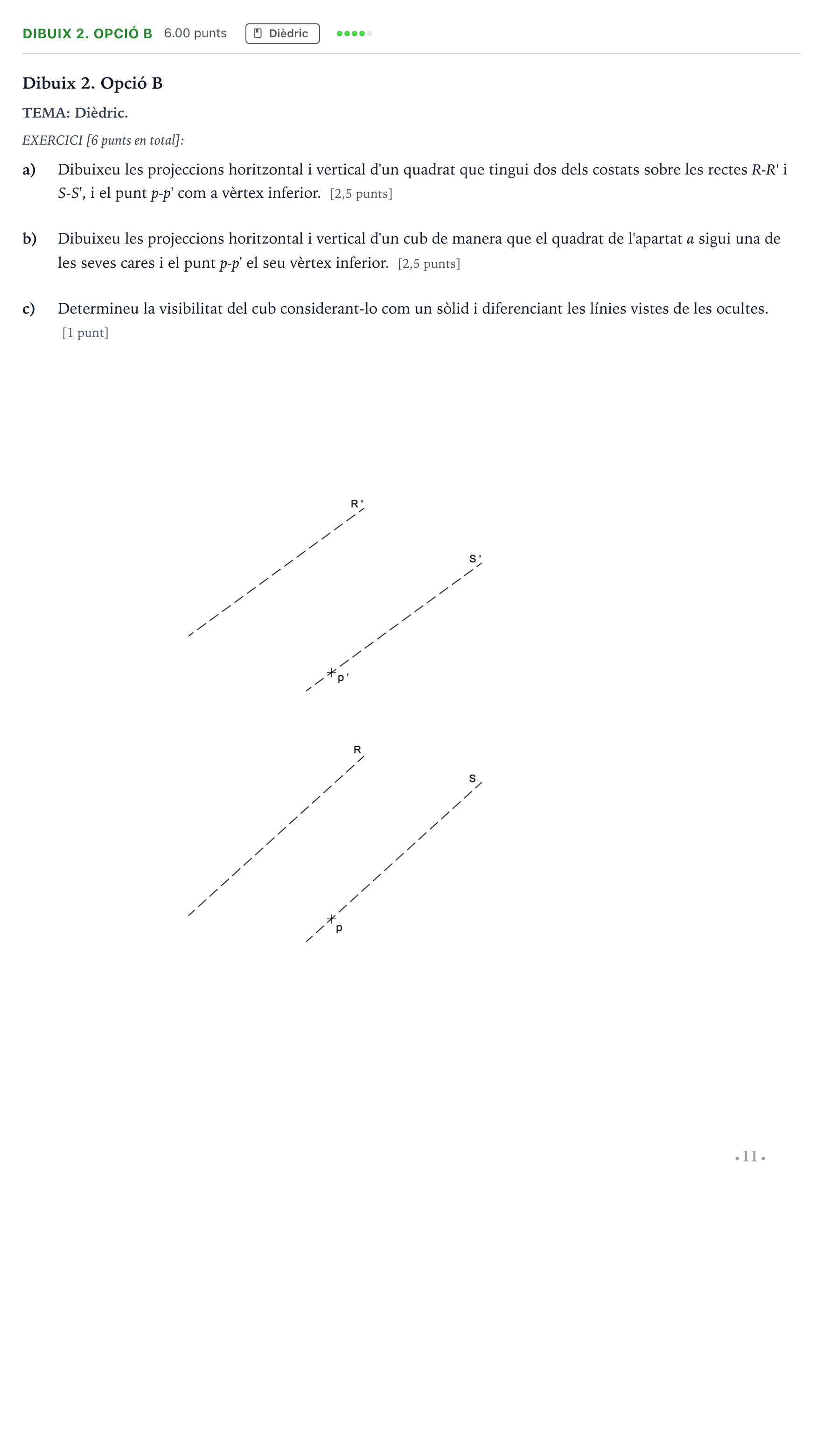

Dibuixeu les projeccions d'un quadrat sobre R-R' i S-S' amb vèrtex inferior p-p', les projeccions del cub resultant i determineu la seva visibilitat.

Solución: Construcció dièdrica del quadrat i del cub: - Determinació del pla format per les rectes paral·leles $R$ i $S$. - Abatiment del pla (o canvi de pla / vista auxiliar) per obtenir la veritable magnitud de la distància entre les rectes paral·leles i dibuixar la cara quadrada de costat $L$, amb el vèrtex $p-p'$ com a inferior. - Desabatiment dels quatre vèrtexs de la cara quadrada inferior. - Aixecament de les arestes perpendiculars a la base de longitud igual al costat $L$ (en veritable magnitud mitjançant projecció auxiliar/diferències de cotes). - Dibuix de les arestes del cub en ambdues projeccions. - Determinació de la visibilitat: contorn aparent sempre vist en ambdues projeccions, identificant les arestes vistes (línia contínua gruixuda) i ocultes (línia de traços) segons la cota i l'allunyament dels vèrtexs.
