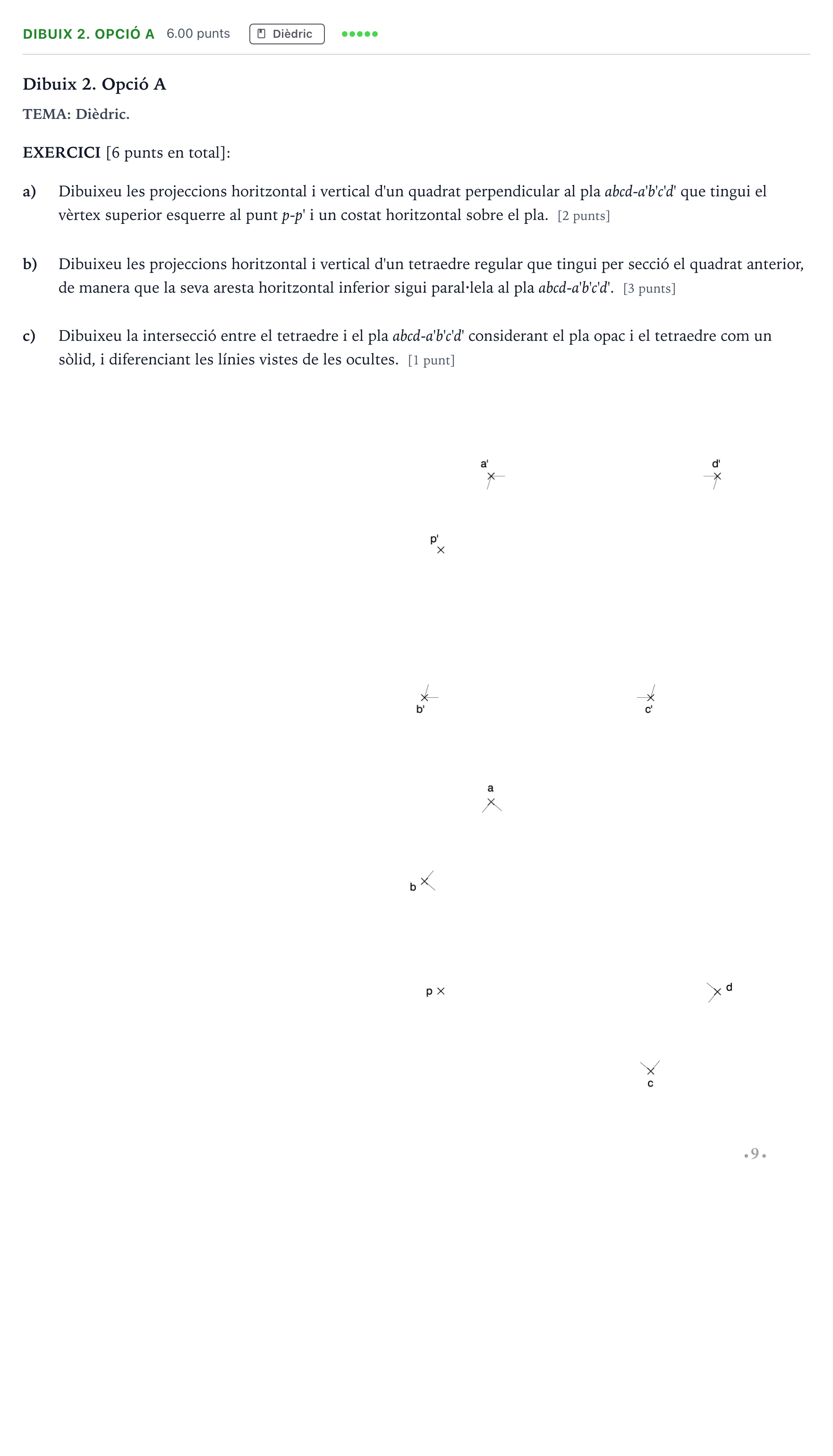

Ejercicio Dibuix 2. Opció A · Dibujo técnico II Selectividad Cataluña Setembre Serie 3 2022

Dibuixeu les projeccions d'un quadrat perpendicular al pla, el tetraedre regular que el té per secció i la intersecció amb visibilitat.

Solución: a) Quadrat perpendicular al pla: - Canvi de pla o projecció auxiliar on el pla $abcd$ es veu de cantell. - Determinació de la veritable magnitud del costat $L$ del quadrat i les seves projeccions dièdriques tenint el vèrtex superior esquerre a $p-p'$ i recolzat al pla. b) Tetraedre regular: - A partir de la secció principal i la relació de dimensions (l'aresta del tetraedre mesura $2L$, essent $L$ el costat de la secció quadrada que equidista de les arestes oposades). - Posicionament de les arestes horitzontal i superior perpendiculars entre si, paral·leles respectivament als plans del quadrat. - Dibuix de les projeccions horitzontal i vertical del tetraedre regular complet. c) Intersecció i visibilitat: - Traçat de la línia d'intersecció entre les cares del tetraedre i el pla opac $abcd$. - Representació correcta de les arestes vistes (traç continu gruixut) i ocultes (traç discontinu).
