Ejercicio Dibuix 2. Opció A · Dibujo técnico II Selectividad Cataluña Juny Serie 5 2022

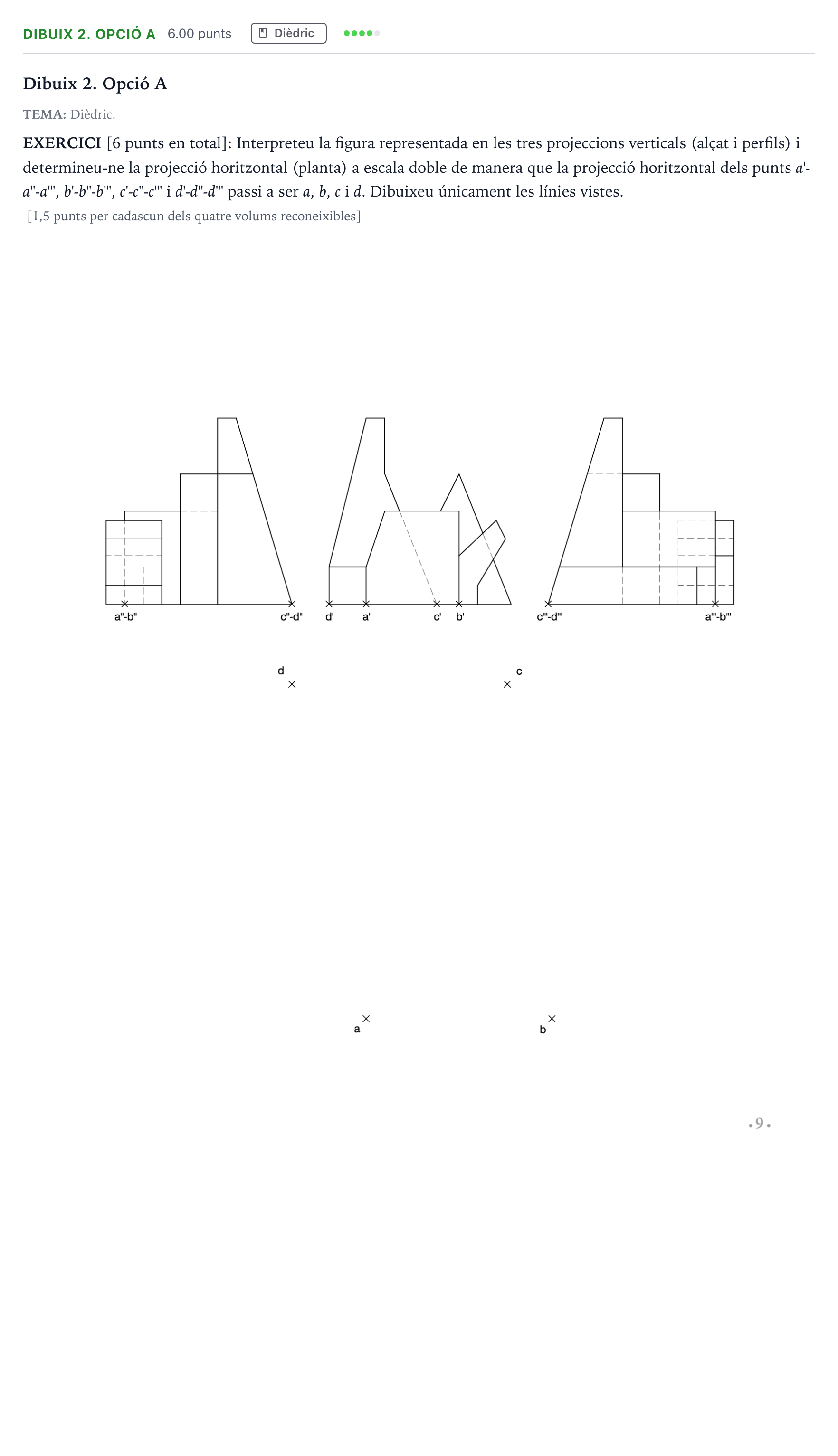

Interpreteu la figura representada en les tres projeccions verticals (alçat i perfils) i determineu-ne la projecció horitzontal (planta) a escala doble de manera que la projecció horitzontal dels punts a'-a''-a''', b'-b''-b''', c'-c''-c''' i d'-d''-d''' passi a ser a, b, c i d. Dibuixeu únicament les línies vistes.

Solución: Resolució de la projecció horitzontal (planta) a escala 2:1 delimitada pels vèrtexs de referència $a$, $b$, $c$ i $d$, representant exclusivament les arestes vistes dels 4 volums que conformen la peça.
