Ejercicio Dibuix 2. Opció A · Dibujo técnico II Selectividad Cataluña Juny Serie 2 2022

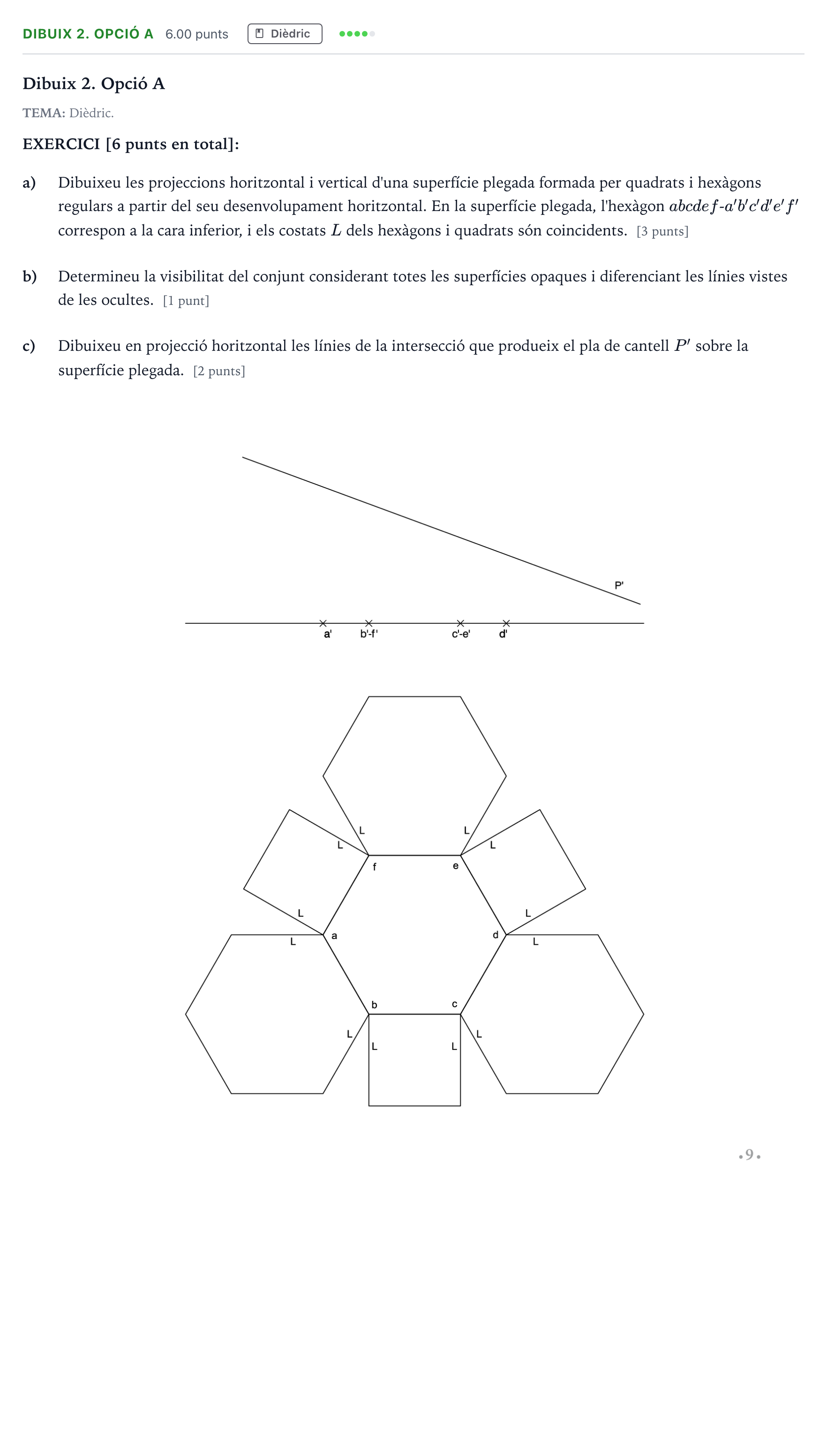

Dibuixeu les projeccions horitzontal i vertical de la superfície plegada, determineu la visibilitat i traceu la secció que produeix el pla de cantell P'.

Solución: Resolució gràfica: - Projecció horitzontal i vertical (3 punts): Rotació de les cares al voltant de les arestes de la base hexagonal inferior $abcdef$. Coincidència de les arestes comunes $L$ entre hexàgons i quadrats contigus, obtenint la cota $h$ de les arestes superiors. - Visibilitat (1 punt): Determinació de les línies vistes (línia contínua) i ocultes (línia discontínua) de les arestes de la superfície plegada tant en planta com en alçat. - Secció pel pla de cantell P' (2 punts): Determinació dels punts d'intersecció directes en la projecció vertical projectant $P'$ amb les arestes de la peça i trasllat d'aquests a les seves respectives arestes en projecció horitzontal.
