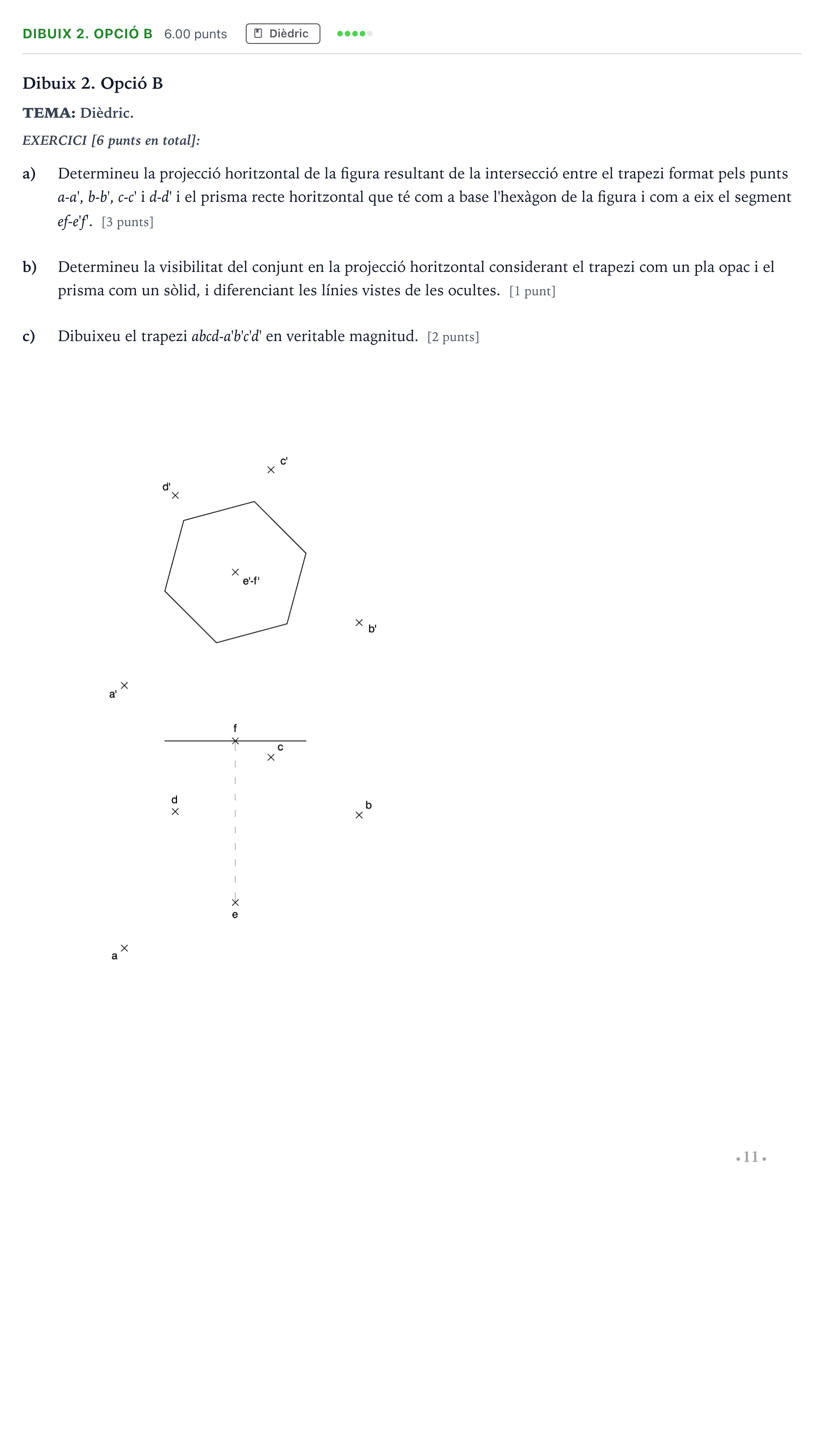

Ejercicio Dibuix 2. Opció B · Dibujo técnico II Selectividad Cataluña Juny Serie 5 2022

a) Projecció horitzontal de la intersecció [3 p]; b) Visibilitat del conjunt [1 p]; c) Veritable magnitud del trapezi [2 p]

Solución: Descripció de la solució gràfica: - Apartat a (3 punts): Projecció de la figura resultant de la secció o intersecció entre el prisma hexagonal i el pla del trapezi. Es troben els punts de tall de les arestes del prisma amb el pla del trapezi (o mitjançant una vista auxiliar/canvi de pla) i s'uneixen ordenadament en projecció horitzontal. - Apartat b (1 punt): Determinació de les parts vistes (línia contínua gruixuda) i ocultes (línia de traços) tant de les arestes del prisma com del contorn de la intersecció, tenint en compte que el trapezi actua com a pla opac que tapa part del prisma sòlid. - Apartat c (2 punts): Obtenció de la veritable magnitud del trapezi $a''b''c''d''$ mitjançant abatiment sobre el pla de projecció o utilitzant girs/canvis de pla.
