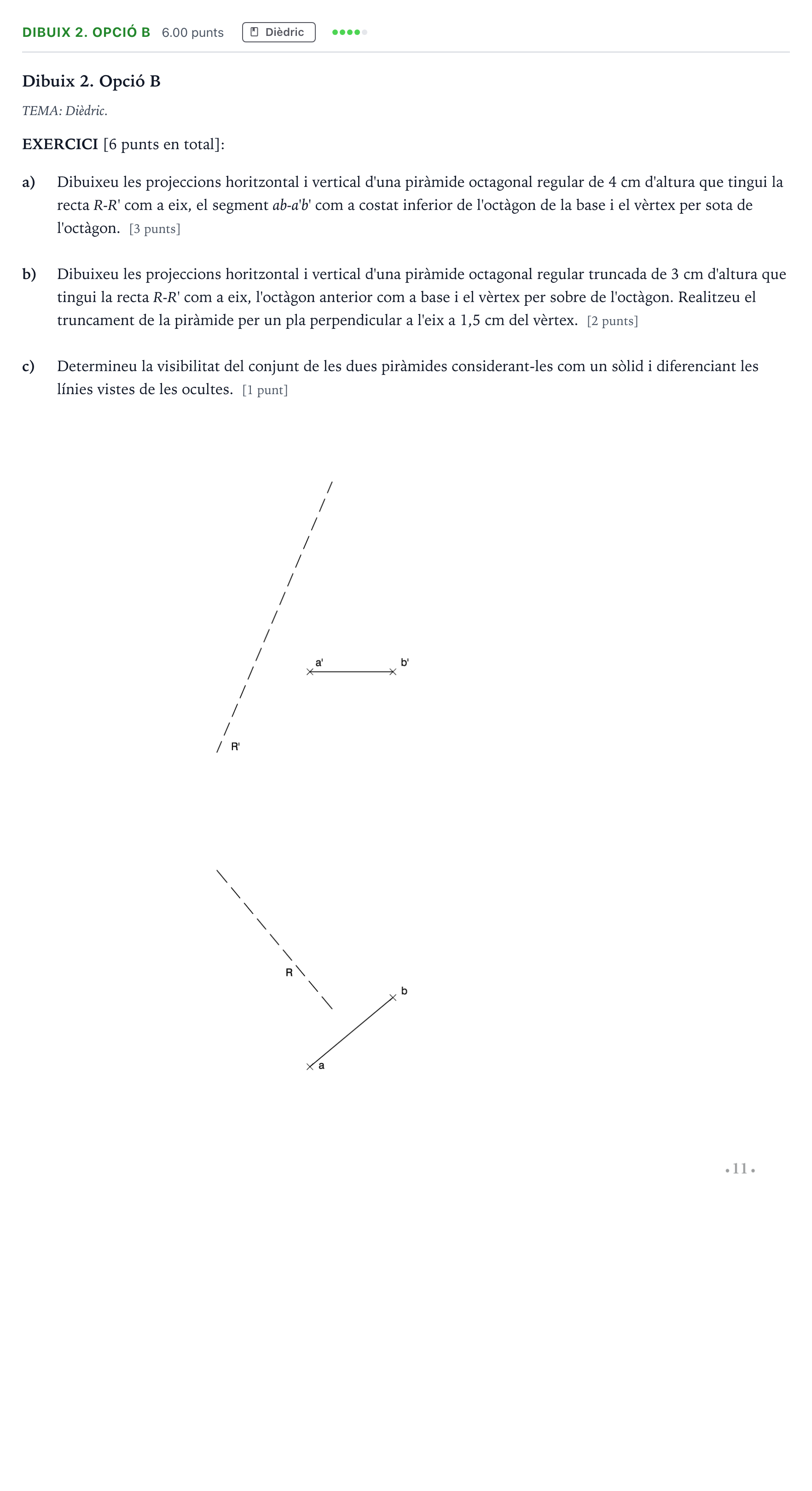

Dibuix 2. Opció B

TEMA: Dièdric.

EXERCICI [6 punts en total]:

a)

Dibuixeu les projeccions horitzontal i vertical d'una piràmide octagonal regular de 4 cm d'altura que tingui la recta R-R' com a eix, el segment ab-a'b' com a costat inferior de l'octàgon de la base i el vèrtex per sota de l'octàgon. [3 punts]

b)

Dibuixeu les projeccions horitzontal i vertical d'una piràmide octagonal regular truncada de 3 cm d'altura que tingui la recta R-R' com a eix, l'octàgon anterior com a base i el vèrtex per sobre de l'octàgon. Realitzeu el truncament de la piràmide per un pla perpendicular a l'eix a 1,5 cm del vèrtex. [2 punts]

c)

Determineu la visibilitat del conjunt de les dues piràmides considerant-les com un sòlid i diferenciant les línies vistes de les ocultes. [1 punt]
